理想AOPの反転入力は仮想接地。
2026年9月試験 第一級総合無線通信士 無線工学の基礎 問15(a)
難度
やや難

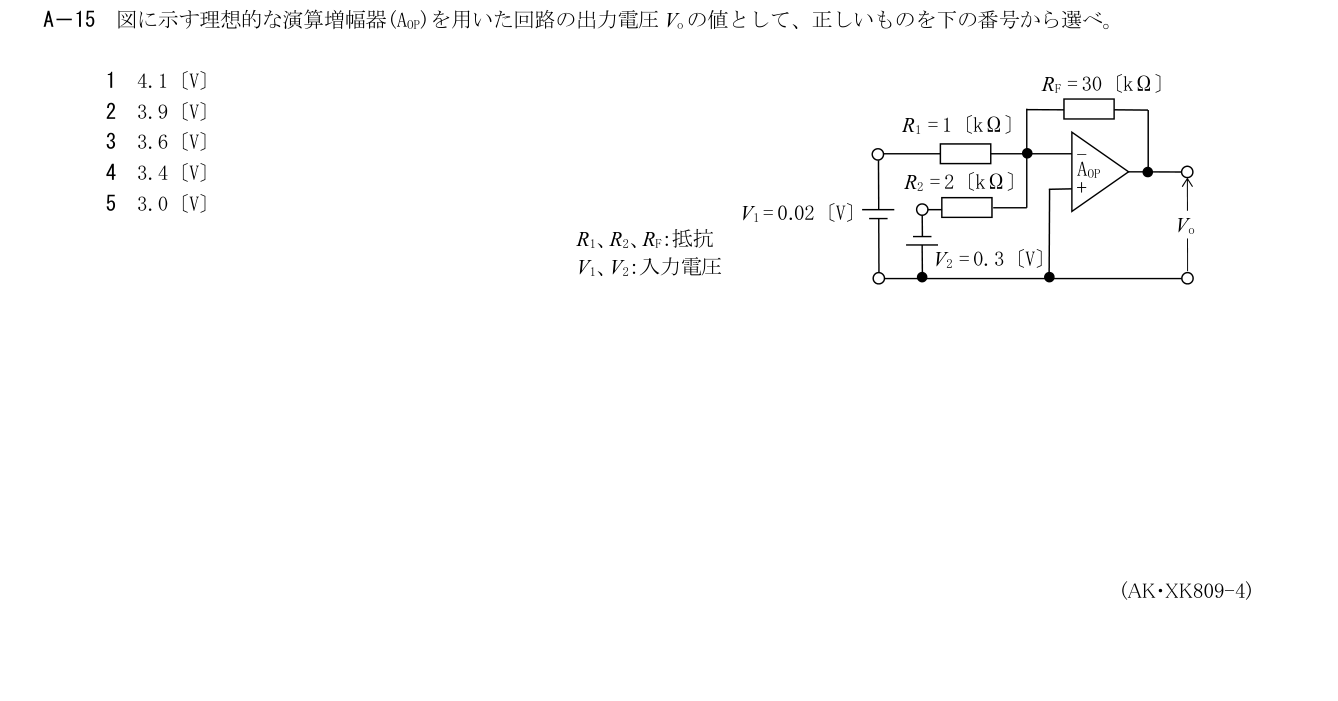

原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
原紙でV1は+0.02 V、V2は上端が負極なので−0.3 V。Vo=−RF(V1/R1+V2/R2)=−30(0.02−0.15)=+3.9 V。
各選択肢の解説
- 1
1
4.1 Vは二入力の符号とRF/Rの寄与を合算した値と異なる。
- 2
2
V1の−0.6 VとV2の+4.5 Vを加えると3.9 V。
- 3
3
3.6 VはV2の寄与4.5 Vを小さく見積もっている。
- 4
4
3.4 VはV1の0.6 VとV2の4.5 Vに合わない。
- 5
5
3.0 VはV2を+4.5 Vとする反転加算を満たさない。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第一級総合無線通信士 2026-09期 kiso A15（問題・正答）。原図・数式・候補語群は公式PDF原画像を正本とし、解説は私的草稿。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
