第一級総合無線通信士2026年9月試験無線工学A問 10(a)

2026年9月試験 第一級総合無線通信士 無線工学A 問10(a)

難度やや難

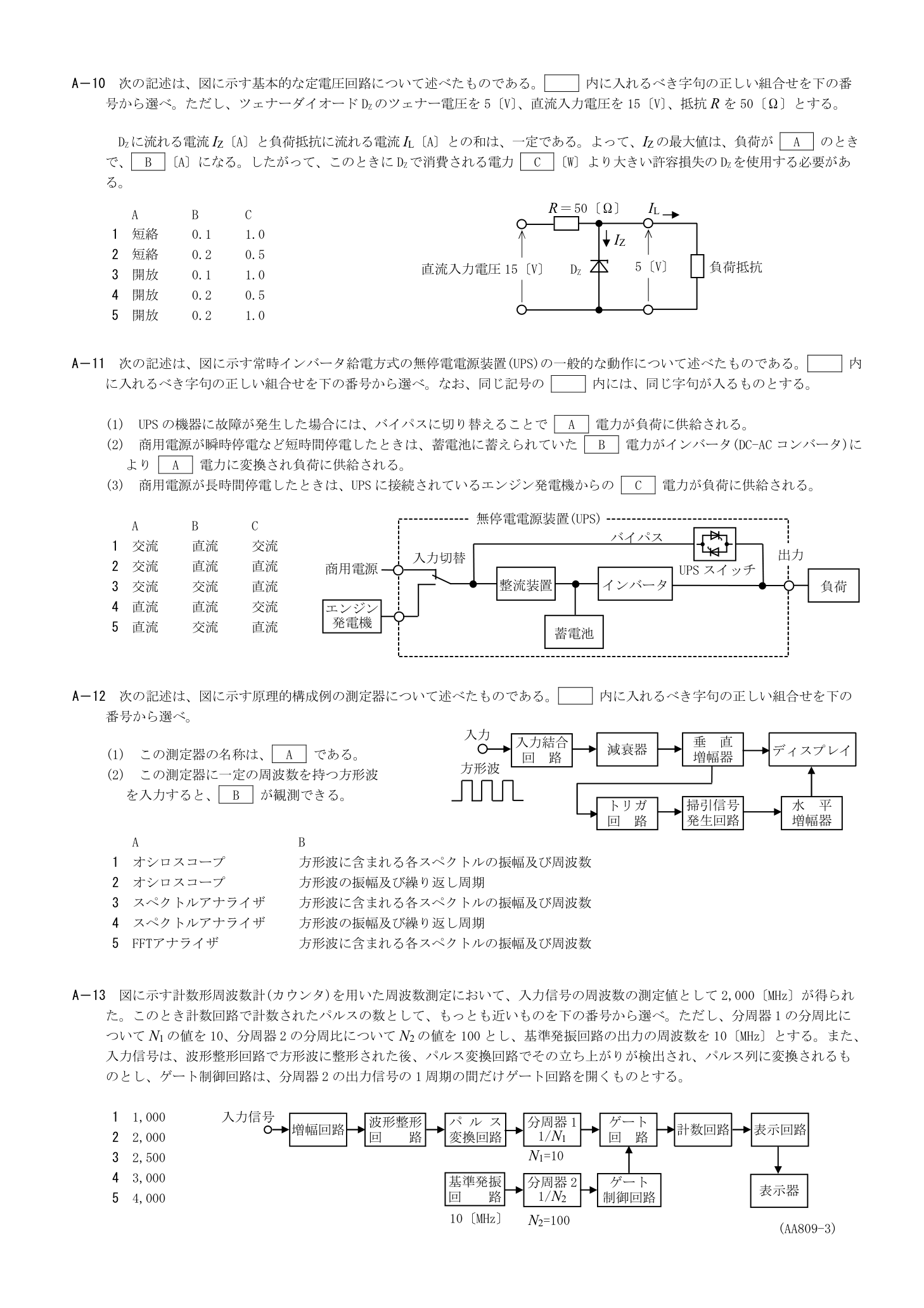

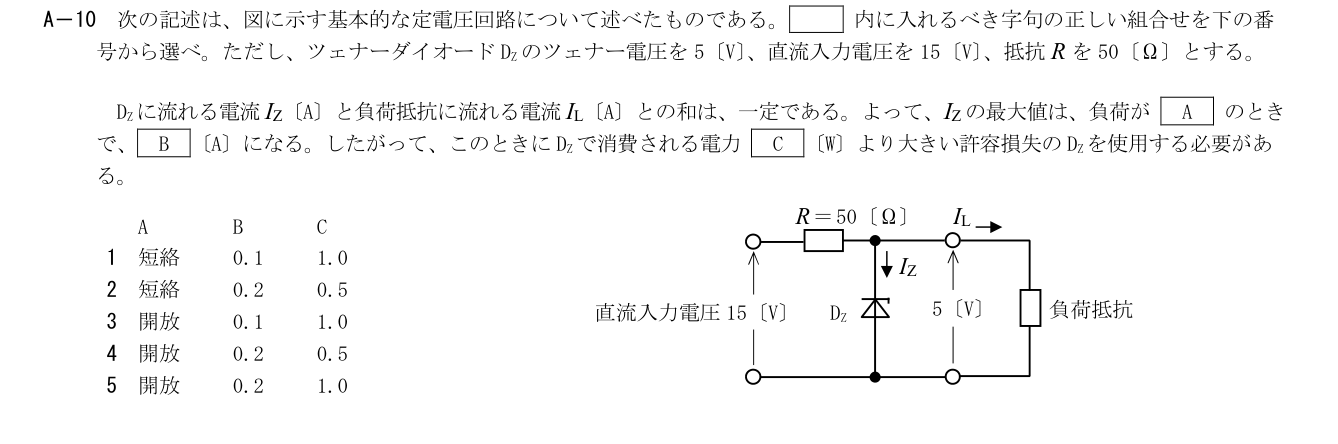

原問題画像の本文・図・式・選択肢を確認して答える。

選択肢

解説

解説本文

展開
解説Layer 1

負荷開放でIL=0となり全直列電流がDZへ流れる。IZ=(15−5)/50=0.2 A、DZ損失5×0.2=1.0 W。

各選択肢の解説

1

1

短絡時には定電圧動作が崩れ、最大IZの状態でない。

2

2

最大ツェナー電流0.2 Aは正しいが、その状態は負荷短絡時ではなく開放時。損失は5 V×0.2 A=1.0 Wなので0.5 Wも誤り。

3

3

開放は合うが直列電流は0.1 Aでなく0.2 A。

4

4

開放と0.2 Aは合うが損失は0.5 Wでなく1 W。

5

5

開放、0.2 A、1.0 Wがそろう。
