対称な二信号合成では受信機側からR2と二つの(R1+Rs)並列が見え、Rin=R2+(R1+Rs)/2。
2026年9月試験 第一級総合無線通信士 無線工学A 問16(a)
難度
やや難

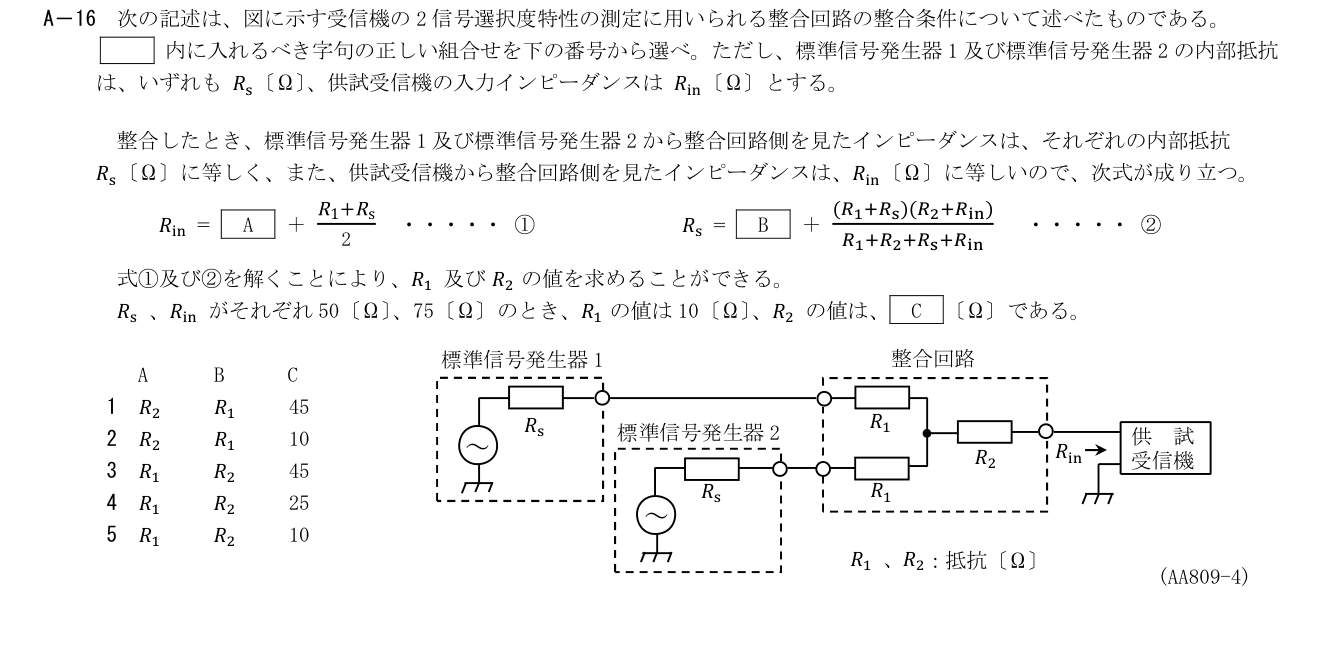

原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
信号源側はR1と残りの枝の並列部。Rs=50、Rin=75、R1=10を第一式に入れるとR2=45 Ω。
各選択肢の解説
- 1
1
A欄はR2、B欄はR1。R2=75−(10+50)/2=45 Ω。
- 2
2
C=10 Ωなら受信機側の入力は10+(10+50)/2=40 Ωで75 Ωでない。
- 3
3
AとBを入れ替えた式では図の源側・受信側を取り違える。
- 4
4
C=25 Ωでも入力は25+30=55 Ω。
- 5
5
AとBが逆で、C=10 Ωも整合条件に合わない。
