原図の陰極線から二つの左側ダイオードがa側を正にすることを確認する。

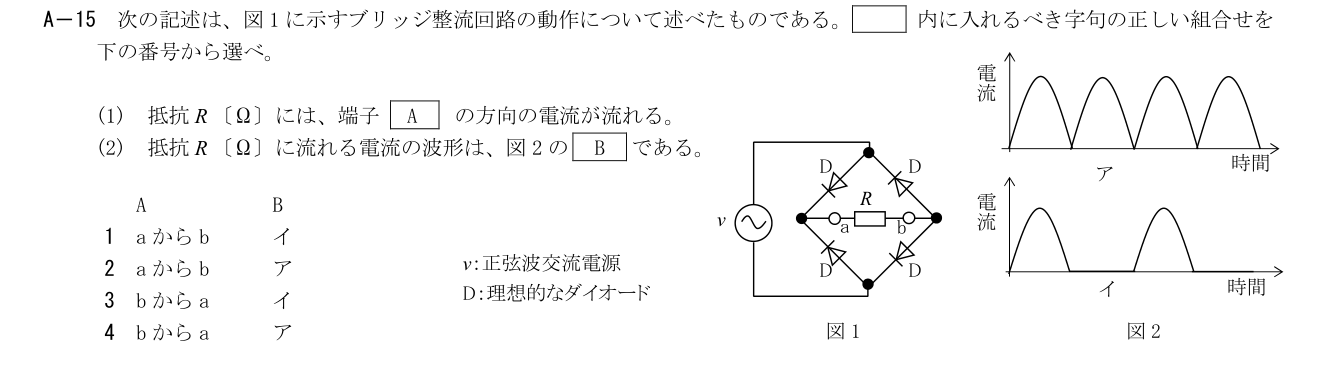

2026年3月試験 第二級総合無線通信士 無線工学の基礎 問15(a)
難度
標準
原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
各半周期の二個ずつの順方向経路は、どちらもa→R→bを通る。理想ダイオードでは正弦波の絶対値に比例する全波波形ア。
各選択肢の解説
- 1
1
aからbの方向は合うが、波形イは半波整流。ブリッジでは反対の半周期にも別の二個が導通する。
- 2
2
上側が正の半周期は上→左上D→a→R→b→右下D→下、逆半周期は下→左下D→a→R→b→右上D→上と流れ、aからbの全波波形アとなる。
- 3
3
両半周期とも抵抗内はaからbであり、波形も半波イではなく全波アになる。
- 4
4
全波アは合うが、原図の二つの左側ダイオードの陰極が集まるaが正側なので、bからaとは逆である。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:

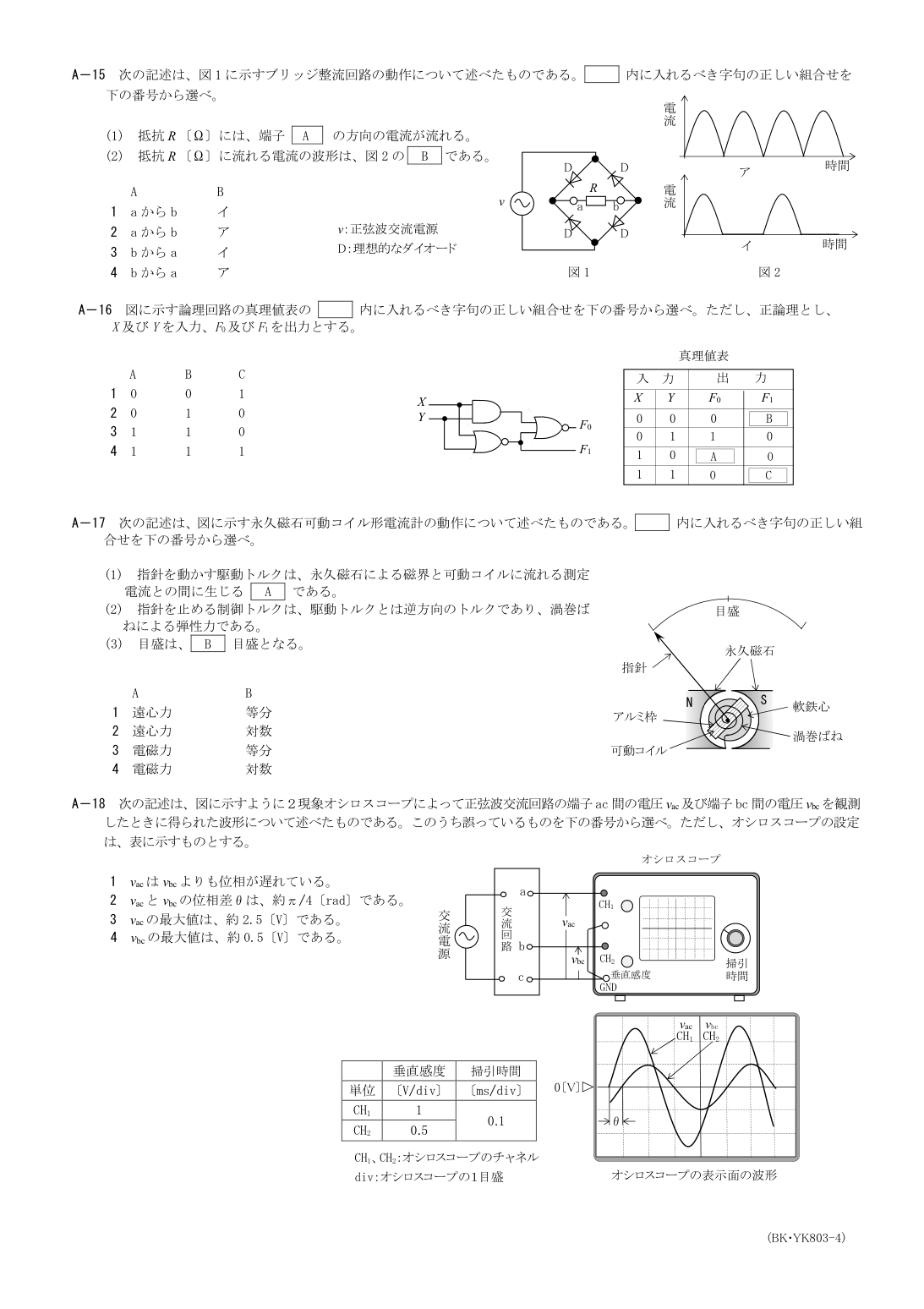

出典：公益財団法人日本無線協会 第二級総合無線通信士 2026-03期 kiso A15（問題・正答）。原図・数式・候補語群は公式PDF原画像を正本とし、解説は過去問AIの独自草稿。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
