第二級総合無線通信士2026年3月試験無線工学の基礎問 18(a)

2026年3月試験第二級総合無線通信士無線工学の基礎問18(a)

難度

標準

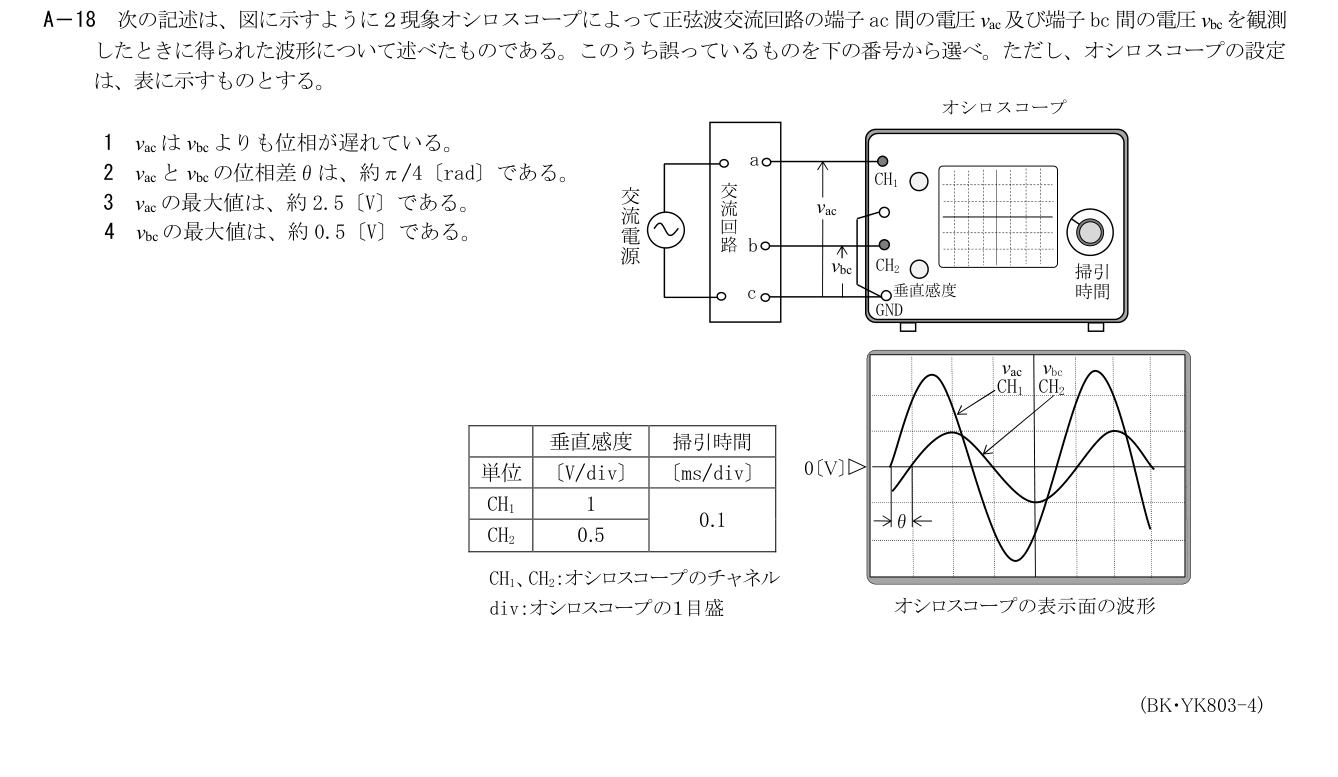

原問題画像の本文・図・式・選択肢を確認して答える。

解説

解説本文

展開

解説Layer 1

原図の零線と各チャネル感度を別々に読む。vacはvbcに対して約1/8周期先に現れるので進み約π/4であり、「遅れている」が誤り。

1: 1
誤った記述なので選ぶ。時間軸右向きでvacの同位相点・山がvbcより左にあり、vacが進んでいる。
2: 2
原図の主グリッドでは位相差は横約0.5 div、1周期は横約4 div。したがって位相差は2π×(0.5/4)=π/4〔rad〕で、正しい記述であり選ばない。
3: 3
CH1は1 V/divでvacの零線からの高さは約2.5 divなので最大値約2.5 Vとなる。正しい。
4: 4
CH2は0.5 V/divでvbcの高さは約1 divなので最大値約0.5 V。正しい。
