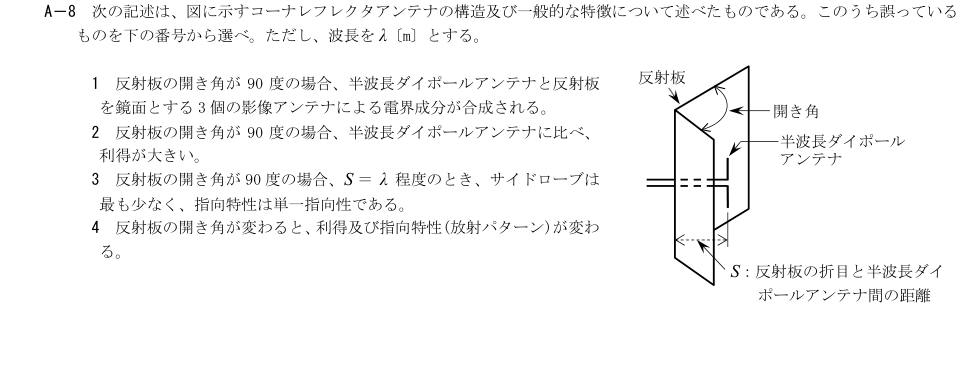

原紙図のSは反射板の折目から半波長ダイポールまでの距離。
2026年9月試験 第二級総合無線通信士 無線工学B 問8(a)
難度
標準

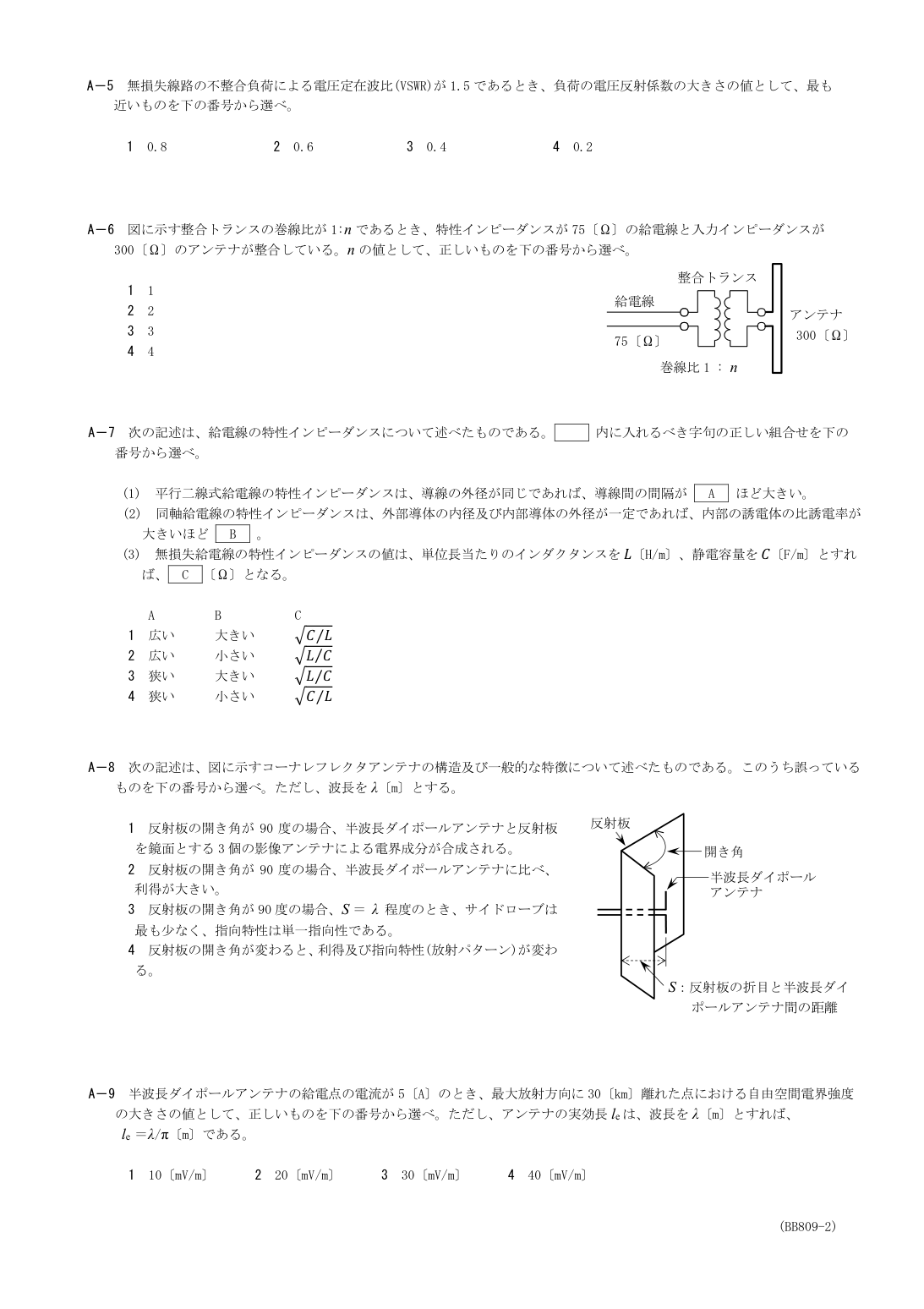

原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
90度の理想導体反射板の影像モデルでは、二等分線をx軸として実素子(S,0)と影像(-S,0)は同相、影像(0,±S)は逆相になる。前方の合成係数は2cos(kS)−2（k=2π/λ）であり、S=λでは0、S=λ/2では絶対値4となる。したがってS≈λでサイドローブが最小の単一指向性とする選択肢3は誤り。有限反射板では厳密な零にはならなくても、この位相による前方抑圧とローブ分裂を考える。
各選択肢の解説
- 1
1
1は90度の二面反射で三つの影像を生じる説明に一致。
- 2
2
2は反射板が後方への放射を前方へ合成し、半波長ダイポール単体より利得を得る説明に一致。
- 3
3
3が誤り。90度のコーナレフレクタでは、折目から放射素子までの距離Sを約λ/2とすると単一の主ローブを得やすい。Sを約λにすると影像アンテナとの位相差によって前方の放射が弱まり、ローブが分裂するため、サイドローブ最小の単一指向性とはいえない。
- 4
4
4は開き角により影像配置と合成が変わるため、利得・放射パターンも変わる。
