令和7年度 後期 2級管工事施工管理技士 学科 問8

各選択肢の解説

ア

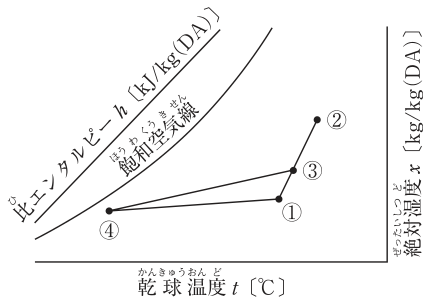

室内空気の状態点は、①である。

適当。①は外気より低温・低湿で、④から吹き出された空気が室内負荷を受けて達する状態である。したがって、①は室内空気の状態点である。

イ

導入外気の状態点は、②である。

適当。②は図中で最も高温・高絶対湿度で、夏期の外気の状態を示す。したがって、導入外気の状態点である。

ウ

空気調和機出口空気の状態点は、③である。

不適当。③は①と②を結ぶ直線上にあり、還気と外気の混合空気を表す。還気量のほうが多いため、①寄りに位置する。空気調和機出口（吹出し空気）の状態点は、コイルで冷却減湿されて飽和空気線近くに達した④である。

エ

コイルの冷却負荷は、③と④の比エンタルピー差から求められる。

適当。コイルは混合空気③を④まで冷却減湿する。したがって、冷却負荷は送風量に③と④の比エンタルピー差を掛けて求める。
