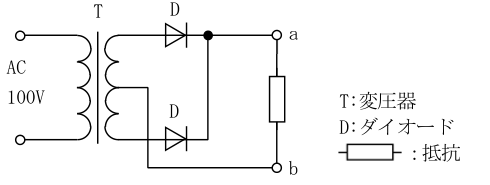

センタタップ付き変圧器の二次巻線と2個のダイオードにより両半周期を利用する全波整流回路であり、図のダイオード方向では共通出力側のa点がb点に対して正になる。
2026年6月試験 航空特殊無線技士 無線工学 問17
難度
やや易
図に示す整流回路の名称とa点に現れる整流電圧の極性との組合せで、正しいのはどれか。次のうちから選べ。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
名称：全波整流回路 a点の極性：正
センタタップ付き変圧器の二次巻線と2個のダイオードにより両半周期を利用する全波整流回路であり、図のダイオード方向では共通出力側のa点がb点に対して正になる。
- 2
名称：全波整流回路 a点の極性：負
回路名称は全波整流回路だが、図のダイオード方向からa点は正極性となるため、負とする極性が誤りである。
- 3
名称：半波整流回路 a点の極性：正
a点の正極性は合うが、二次巻線の両半周期を2個のダイオードで利用しているため半波整流回路ではない。
- 4
名称：半波整流回路 a点の極性：負
回路は全波整流であり、a点も正極性なので、名称と極性の双方が図と一致しない。
