航空特殊無線技士2026年6月試験無線工学問 19

2026年6月試験航空特殊無線技士無線工学問19

難度

やや易

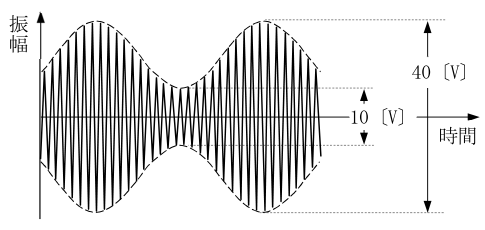

図は、振幅が一定の搬送波を単一正弦波で振幅変調したときの変調波の波形である。変調度の値として正しいのはどれか。次のうちから選べ。

解説

解説本文

展開

解説Layer 1

最大包絡線振幅 Emax＝40/2＝20〔V〕、最小包絡線振幅 Emin＝10/2＝5〔V〕なので、変調度 m＝(Emax−Emin)/(Emax＋Emin)＝(20−5)/(20＋5)＝0.60＝60〔％〕となる。

1: 25〔％〕
図の最大包絡線振幅は40〔V〕の半分の20〔V〕、最小包絡線振幅は10〔V〕の半分の5〔V〕である。変調度は (20−5)/(20＋5)×100＝60〔％〕となるため、25〔％〕ではない。
2: 40〔％〕
変調度は包絡線の最大振幅と最小振幅から求め、(20−5)/(20＋5)×100＝60〔％〕であるため、40〔％〕ではない。
3: 60〔％〕
最大包絡線振幅 Emax＝40/2＝20〔V〕、最小包絡線振幅 Emin＝10/2＝5〔V〕なので、変調度 m＝(Emax−Emin)/(Emax＋Emin)＝(20−5)/(20＋5)＝0.60＝60〔％〕となる。
4: 75〔％〕
20〔V〕と5〔V〕の差15〔V〕だけを最大値20〔V〕で割ると75〔％〕になるが、変調度の分母は Emax＋Emin＝25〔V〕であるため誤りである。
