航空特殊無線技士2026年6月試験無線工学問 23

2026年6月試験航空特殊無線技士無線工学問23

難度

やや易

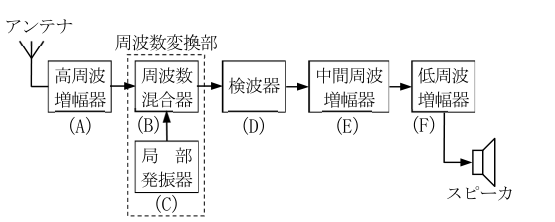

図に示すAM(A3E)用スーパヘテロダイン受信機の構成には誤った部分がある。これを正すにはどうすればよいか。次のうちから選べ。

解説

解説本文

展開

解説Layer 1

正しい信号経路は、高周波増幅器(A)→混合器(B)→中間周波増幅器(E)→検波器(D)→低周波増幅器(F)→スピーカである。図では検波器(D)と中間周波増幅器(E)が逆なので、両者を入れ替える。

1: (A)と(C)を入れ替える。
高周波増幅器(A)はアンテナ入力側、局部発振器(C)は混合器に局部発振信号を供給する位置にあり、この二つを入れ替えると正しい構成にならない。
2: (B)と(D)を入れ替える。
混合器(B)は受信信号と局部発振信号から中間周波信号を得る段であり、検波器(D)と入れ替えても、中間周波増幅より前に検波器が置かれる誤りは解消しない。
3: (C)と(D)を入れ替える。
局部発振器(C)は混合器へ接続される必要があり、検波器(D)との入替えでは正しい周波数変換部を構成できない。
4: (D)と(E)を入れ替える。
正しい信号経路は、高周波増幅器(A)→混合器(B)→中間周波増幅器(E)→検波器(D)→低周波増幅器(F)→スピーカである。図では検波器(D)と中間周波増幅器(E)が逆なので、両者を入れ替える。
