可変距離目盛の外縁を物標映像の自船側の縁に接するように合わせている。レーダー距離は自船から物標映像の近距離側までで読むため、この合わせ方が正しい。
2026年2月試験 レーダー級海上特殊無線技士 無線工学 問22
難度
やや易

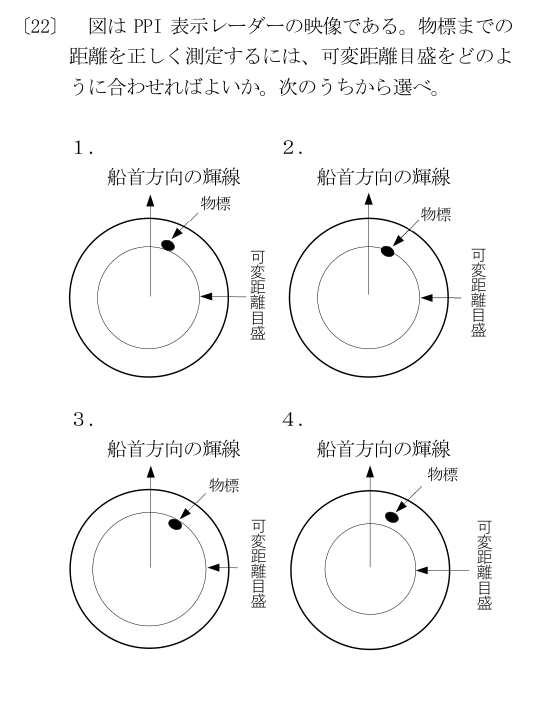

図はPPI 表示レーダーの映像である。物標までの距離を正しく測定するには、可変距離目盛をどのように合わせればよいか。次のうちから選べ。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
図1
可変距離目盛の外縁を物標映像の自船側の縁に接するように合わせている。レーダー距離は自船から物標映像の近距離側までで読むため、この合わせ方が正しい。
- 2
図2
可変距離目盛が物標映像の中心付近を通っており、自船側の縁に接する正しい合わせ方ではないため、距離を過大に読む。
- 3
図3
可変距離目盛が物標映像の遠距離側の縁に接している。自船側の縁で測るべきところを遠距離側で測るため、距離を過大に読む。
- 4
図4
可変距離目盛が物標映像より自船側に離れており、物標映像の近距離側の縁にも達していないため、距離を過小に読む。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 レーダー級海上特殊無線技士試験 2026年2月期 無線工学 問22（問題・正答）。解説は過去問AIが独自作成。図は原典から切り出し。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
