2026年6月試験 レーダー級海上特殊無線技士 無線工学 問22
難度
やや易

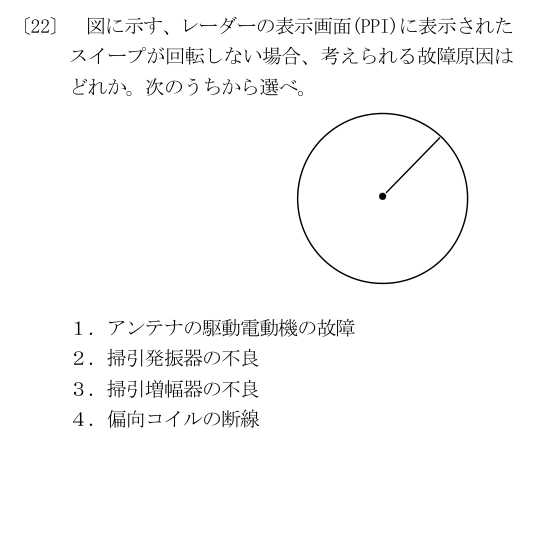

図に示す、レーダーの表示画面(PPI)に表示されたスイープが回転しない場合、考えられる故障原因はどれか。次のうちから選べ。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
アンテナの駆動電動機の故障
正しい。PPIのスイープ回転はアンテナの方位回転に同期するため、アンテナ駆動電動機が故障してアンテナが回転しなければ、スイープも特定方位で停止する。
- 2
掃引発振器の不良
誤り。掃引発振器の不良はスイープを形成する時間軸信号そのものに影響するが、図では中心から外周へ延びるスイープが表示されている。
- 3
掃引増幅器の不良
誤り。掃引増幅器の不良なら偏向に必要な掃引信号を正常に増幅できず、図のような長さを持つスイープの表示自体が損なわれる。
- 4
偏向コイルの断線
誤り。偏向コイルが断線すると電子ビームを正常に偏向できず、図のような半径方向のスイープを形成できない。
