図1のA-K-G三端子はサイリスタ。
2026年9月試験 第一級海上無線通信士 無線工学の基礎 問B3
難度
やや難

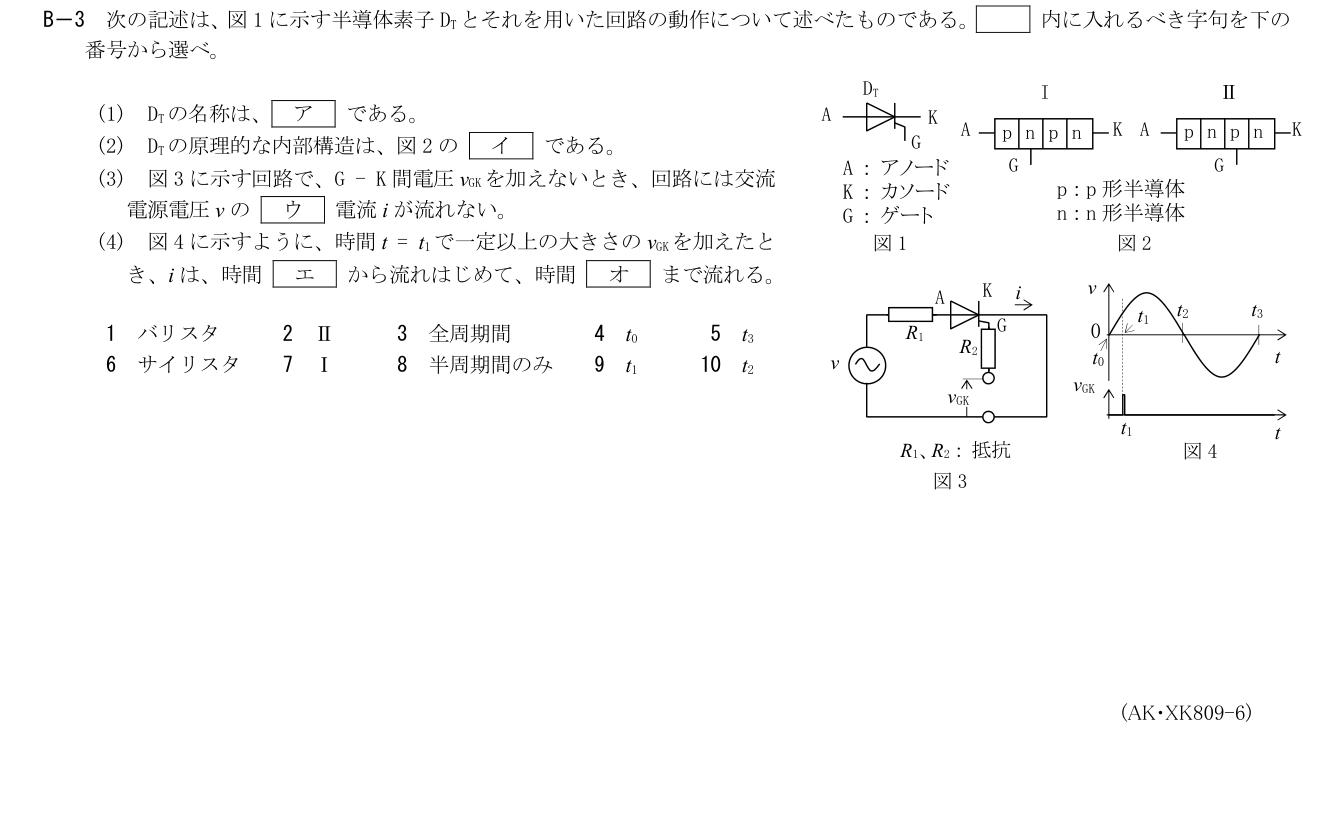

原問題画像の本文・図・式・選択肢を確認して答える。
五つの空欄
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
PNPNのゲート位置が図2のⅡ。ゲート信号がないと電流を阻止し、t1で点弧すると正半周期終端t2まで保持する。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第一級海上無線通信士 2026-09 無線工学の基礎 B3。解説は過去問AIが作成・校閲。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
