第四級海上無線通信士2026年8月試験無線工学問 4(a)

2026年8月試験 第四級海上無線通信士 無線工学 問4(a)

難度標準

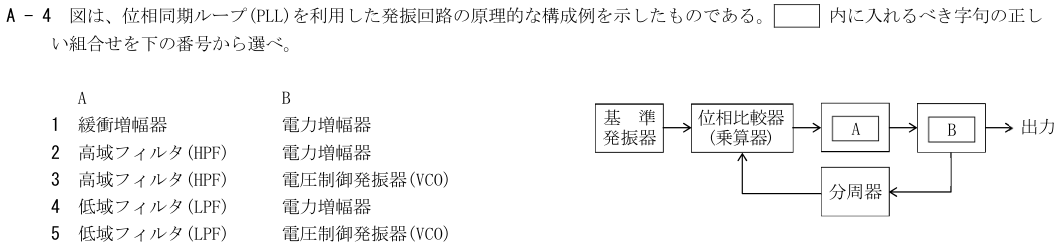

A - 4 図は、位相同期ループ(PLL)を利用した発振回路の原理的な構成例を示したものである。

選択肢

解説

解説本文

展開
解説Layer 1

比較器→LPF→電圧制御発振器→分周帰還というPLLの構成に合う。

各選択肢の解説

1

1

位相比較器の出力を平滑するには低域フィルタ、帰還される発振出力にはVCOが必要である。

2

2

高域フィルタでは比較器出力の高周波成分を除けない。

3

3

VCOは合うが比較器後は高域でなく低域フィルタである。

4

4

LPFは合うが帰還で発振周波数を制御するのは電力増幅器ではない。

5

5

比較器→LPF→電圧制御発振器→分周帰還というPLLの構成に合う。
