航空無線通信士2026年8月試験無線工学問 3(a)

2026年8月試験航空無線通信士無線工学問3(a)

難度

標準

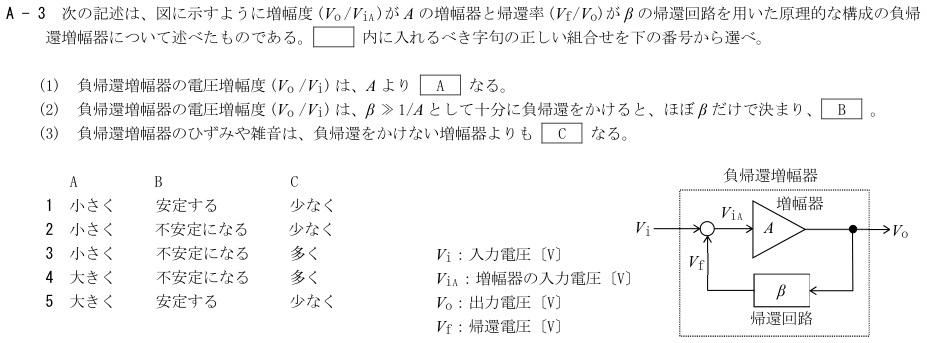

A - 3 次の記述は、図に示すように増幅度 (Vo /ViA )がA の増幅器と帰還率 (Vf/Vo)がβ の帰還回路を用いた原理的な構成の負帰

還増幅器について述べたものである。

解説

解説本文

展開

解説Layer 1

図の負帰還ではViA=Vi−βVo、Vo=A ViAなので閉ループ利得はA/(1+Aβ)<A。Aβ≫1なら約1/βとなり安定、ひずみや内部雑音も抑えられる。

1: 1
図の負帰還ではViA=Vi−βVo、Vo=A ViAなので閉ループ利得はA/(1+Aβ)<A。Aβ≫1なら約1/βとなり安定、ひずみや内部雑音も抑えられる。
2: 2
利得低下と雑音減少は合うが、強い負帰還下で利得は主にβに規定されるため「不安定になる」が違う。
3: 3
利得低下は合うが、Bの不安定化とCのひずみ・雑音増加はいずれも原理的な負帰還の効果と逆。
4: 4
負帰還でAより利得が大きくなるとはいえず、B・Cも逆。
5: 5
安定化と雑音低減は合うが、負帰還をかけると電圧増幅度はAより小さくなるのでAが違う。
