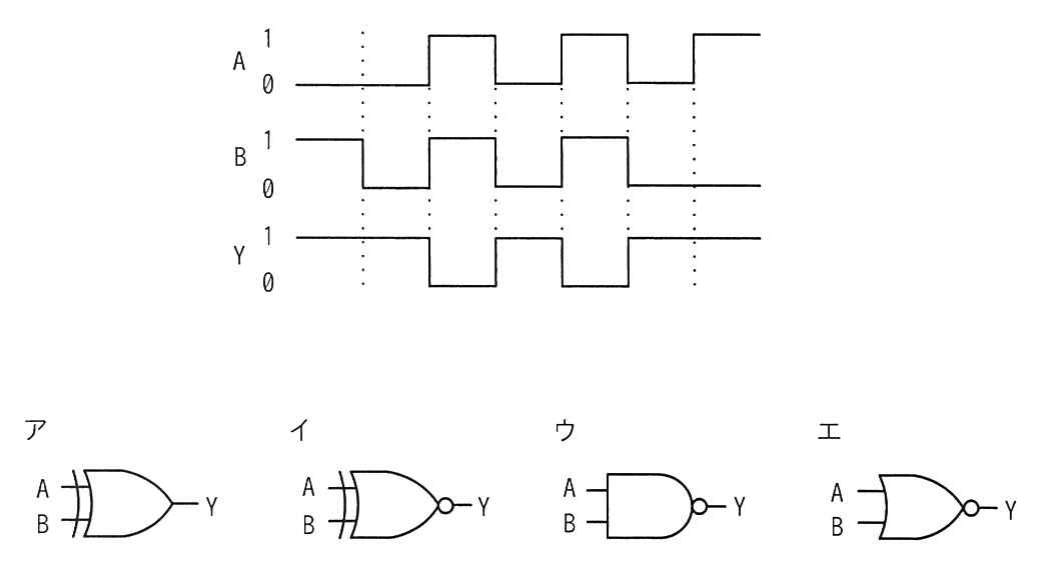

令和6年度 春期 高度試験共通 午前I 問7

各選択肢の解説

ア

図の回路ア

誤りです。原典の図のアは排他的論理和（XOR）素子で、AとBが等しいときにY=0になります。しかしタイムチャートでは、A=0、B=0の区間でY=1です。(1,1)でY=0になる点はXORと合いますが、A=B=0で1になる点が矛盾するので適切ではありません。

イ

図の回路イ

誤りです。原典の図のイは論理一致素子（XNOR）で、AとBが異なるときに0を出力します。しかしタイムチャートでは、最初の(A,B)=(0,1)の区間でも、最後の(1,0)の区間でもY=1です。入力が異なる区間でYが0にならないので、XNORではありません。

ウ

図の回路ウ

正しいです。チャートを区間ごとに読むと、(A,B)=(0,1)、(0,0)、(1,0)のときはY=1で、Y=0になるのは(1,1)のときだけです。これはY=¬(A・B)、つまり否定論理積（NAND）の真理値表と一致します。原典の図のウはNAND素子の記号なので適切です。

エ

図の回路エ

誤りです。原典の図のエは否定論理和（NOR）素子で、A=B=0のときだけY=1になり、どちらかが1ならY=0になります。しかしタイムチャートでは、(A,B)=(0,1)や(1,0)の区間でもY=1なので、NORとは一致しません。
