第二級アマチュア無線技士2026年8月試験無線工学問 11

2026年8月試験第二級アマチュア無線技士無線工学問11

難度

標準

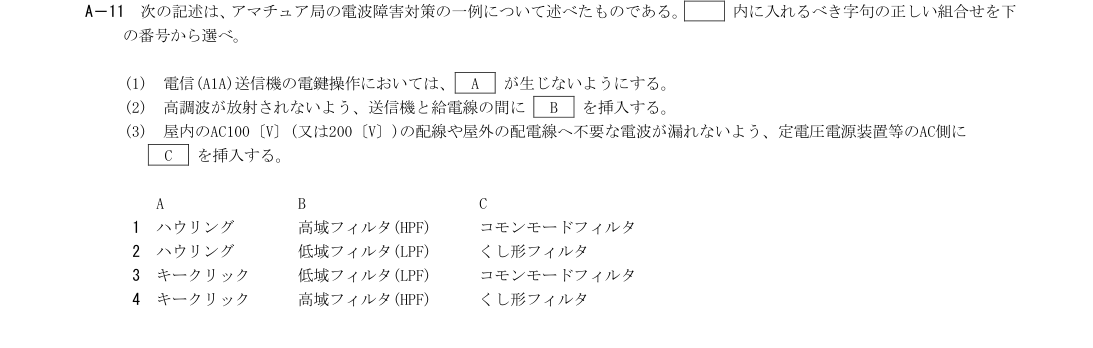

次の記述は、アマチュア局の電波障害対策の一例について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) 電信(A1A)送信機の電鍵操作においては、A が生じないようにする。

(2) 高調波が放射されないよう、送信機と給電線の間に B を挿入する。

(3) 屋内のAC100〔V〕(又は200〔V〕)の配線や屋外の配電線へ不要な電波が漏れないよう、定電圧電源装置等のAC側に C を挿入する。

解説

解説本文

展開

解説Layer 1

電鍵操作時の急激な波形変化によるキークリックを抑え、LPFで基本波より高い高調波を減衰させ、AC側のコモンモードフィルタで配線への不要な高周波電流の漏えいを抑える組合せである。

1: A：ハウリング、B：高域フィルタ(HPF)、C：コモンモードフィルタ
AC側のコモンモードフィルタは適切だが、電鍵操作で問題となるのはキークリックであり、高調波抑圧にはHPFではなくLPFを用いるため誤り。
2: A：ハウリング、B：低域フィルタ(LPF)、C：くし形フィルタ
高調波抑圧用LPFは適切だが、電鍵操作ではキークリックを防ぎ、AC配線への漏えい対策にはコモンモードフィルタを用いるため誤り。
3: A：キークリック、B：低域フィルタ(LPF)、C：コモンモードフィルタ
電鍵操作時の急激な波形変化によるキークリックを抑え、LPFで基本波より高い高調波を減衰させ、AC側のコモンモードフィルタで配線への不要な高周波電流の漏えいを抑える組合せである。
4: A：キークリック、B：高域フィルタ(HPF)、C：くし形フィルタ
キークリックは適切だが、高調波抑圧にはLPFを用い、AC配線への漏えい対策にはコモンモードフィルタを用いるため誤り。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年5月5日

出典：公益財団法人日本無線協会

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
