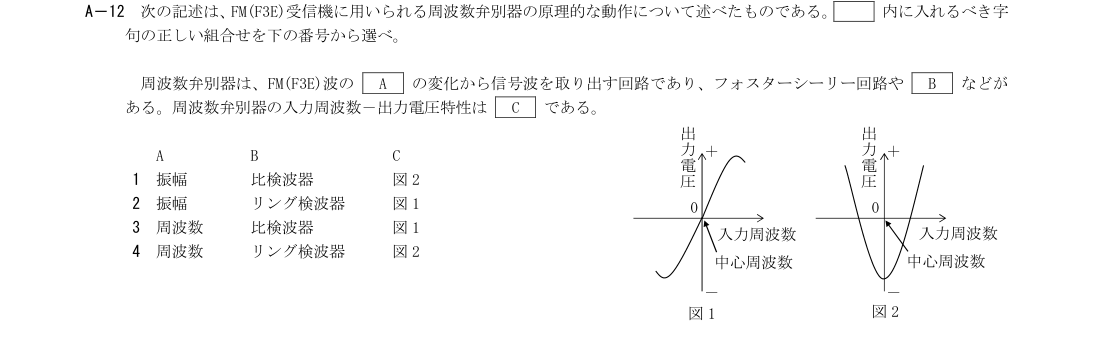

2026年8月試験 第二級アマチュア無線技士 無線工学 問12

各選択肢の解説

1

A：振幅、B：比検波器、C：図2

比検波器は周波数弁別に用いられるが、FMの復調対象は振幅変化ではなく周波数変化であり、特性も図2の偶対称形ではなく図1のS字形なので誤り。

2

A：振幅、B：リング検波器、C：図1

図1は弁別器のS字特性を示すが、取り出すのは周波数変化であり、代表例はリング検波器ではなく比検波器なので誤り。

3

A：周波数、B：比検波器、C：図1

周波数弁別器はFM波の周波数変化を出力電圧の変化に変換し、比検波器はその一例である。中心周波数で出力が0となり、その前後で極性が反転するS字特性は図1である。

4

A：周波数、B：リング検波器、C：図2

周波数変化を扱う点は正しいが、代表例は比検波器であり、弁別特性は図2ではなく中心周波数を横切るS字形の図1なので誤り。
