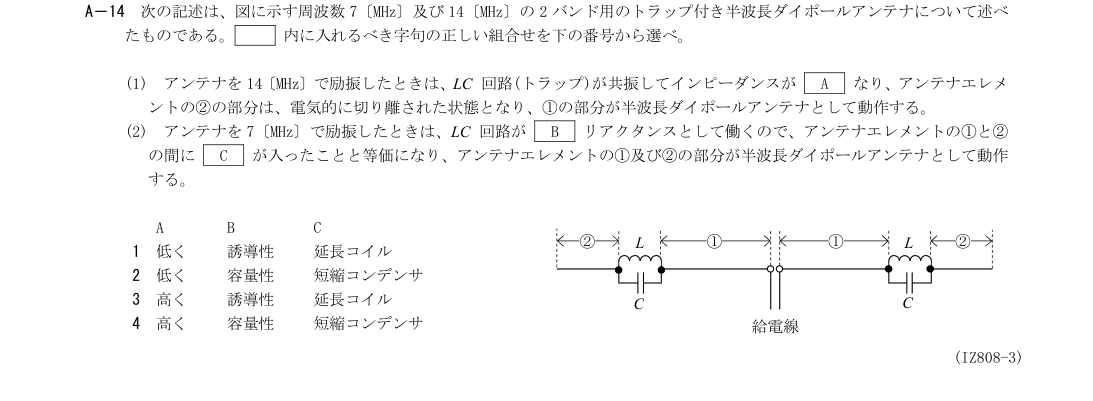

次の記述は、図に示す周波数7〔MHz〕及び14〔MHz〕の2バンド用のトラップ付き半波長ダイポールアンテナについて述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) アンテナを14〔MHz〕で励振したときは、LC回路（トラップ）が共振してインピーダンスが A なり、アンテナエレメントの②の部分は、電気的に切り離された状態となり、①の部分が半波長ダイポールアンテナとして動作する。

(2) アンテナを7〔MHz〕で励振したときは、LC回路が B リアクタンスとして働くので、アンテナエレメントの①と②の間に C が入ったことと等価になり、アンテナエレメントの①及び②の部分が半波長ダイポールアンテナとして動作する。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

14〔MHz〕では並列LC回路が共振して高インピーダンスとなり、外側の②を電気的に切り離す。7〔MHz〕では誘導性リアクタンスとなり、①と②の間に延長コイルが入った状態に相当する。

1: A：低く　B：誘導性　C：延長コイル
誤り。7〔MHz〕時のBとCは適切だが、並列LCトラップは14〔MHz〕で並列共振すると高インピーダンスになるため、Aの「低く」が適切でない。
2: A：低く　B：容量性　C：短縮コンデンサ
誤り。14〔MHz〕の共振時にはインピーダンスが高くなる。また、7〔MHz〕ではトラップは誘導性リアクタンスとして働き、延長コイルと等価になる。
3: A：高く　B：誘導性　C：延長コイル
正しい。14〔MHz〕では並列LC回路が共振して高インピーダンスとなり、外側の②を電気的に切り離す。7〔MHz〕では誘導性リアクタンスとなり、①と②の間に延長コイルが入った状態に相当する。
4: A：高く　B：容量性　C：短縮コンデンサ
誤り。Aの「高く」は適切だが、7〔MHz〕時のトラップは誘導性であり、短縮コンデンサではなく延長コイルに相当する。
