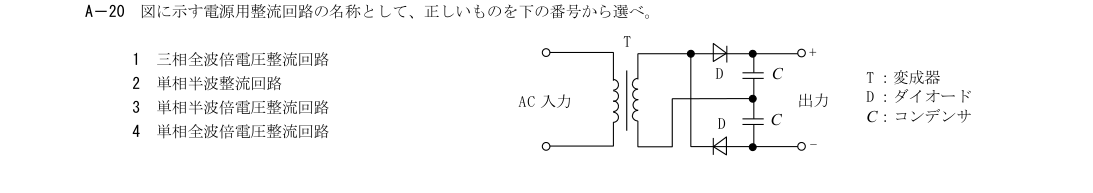

2026年8月試験 第二級アマチュア無線技士 無線工学 問20

各選択肢の解説

1

三相全波倍電圧整流回路

誤り。図の入力は一つの変成器二次巻線から供給される単相回路であり、三相回路ではない。

2

単相半波整流回路

誤り。図には2個のダイオードと直列に積み重なる2個のコンデンサがあり、単純な半波整流回路ではなく倍電圧回路を構成している。

3

単相半波倍電圧整流回路

誤り。各半周期で別々のダイオードが導通して2個のコンデンサを充電し、両端の電圧を加算して出力するため、全波倍電圧整流回路である。

4

単相全波倍電圧整流回路

正しい。単相交流の正負それぞれの半周期で2個のダイオードが交互に導通して各コンデンサを充電し、直列合成電圧を出力する全波倍電圧整流回路である。
