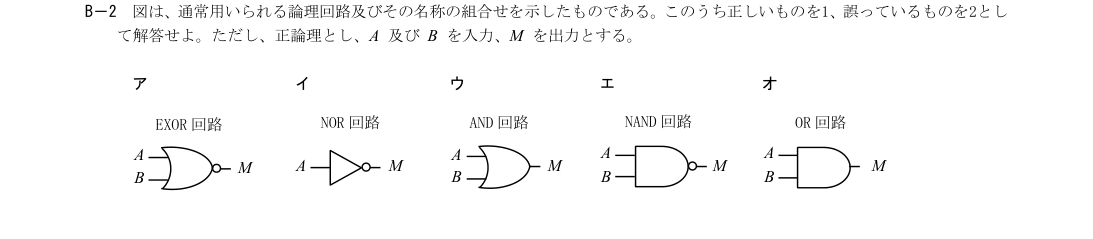

図は、通常用いられる論理回路及びその名称の組合せを示したものである。このうち正しいものを1、誤っているものを2として解答せよ。ただし、正論理とし、A 及び B を入力、M を出力とする。

各枠に一つずつ選んでください。同じ候補を複数の枠で選べます。未回答の枠があっても採点できます。

ア

「EXOR 回路」：入力 A、B を持ち、OR 回路の図記号の出力端に否定を表す小円が付いた回路図。出力は M。

イ

「NOR 回路」：入力 A を持つ三角形の否定回路の図記号で、出力端に否定を表す小円が付いている。出力は M。

ウ

「AND 回路」：入力 A、B を持つOR回路の図記号。出力は M。

エ

「NAND 回路」：入力 A、B を持つAND回路の図記号の出力端に否定を表す小円が付いている。出力は M。

オ

「OR 回路」：入力 A、B を持つAND回路の図記号。出力は M。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

図記号はOR回路の出力を反転する形であり、M＝¬(A∨B)となるNOR回路である。EXOR回路ならM＝A⊕Bで、OR記号の入力側にもう1本の曲線が必要なので、名称との組合せは誤っている。

詳細Layer 2

展開

図記号は単入力の三角形と出力端の小円から成るNOT回路で、M＝¬Aである。NOR回路は通常、複数入力のOR結果を反転してM＝¬(A∨B)とするため、この名称との組合せは誤っている。

補足Layer 3

展開

描かれた記号は入力側が湾曲し出力側が尖ったOR回路であり、M＝A∨Bとなる。AND回路なら左側が平らで右側が半円形の記号となり、M＝A∧Bなので、名称との組合せは誤っている。

図はAND回路の出力端に否定を表す小円を付けた記号であり、M＝¬(A∧B)となる。これはNAND回路の名称と一致するので正しい。

描かれた記号は左側が平らで右側が半円形のAND回路であり、M＝A∧Bとなる。OR回路なら入力側が湾曲し出力側が尖った記号で、M＝A∨Bとなるため、名称との組合せは誤っている。
