VSWRはVoltage Standing Wave Ratioの略であり、日本語では「電圧定在波比」を意味する。
2026年8月試験 第二級アマチュア無線技士 無線工学 問B-4
難度
標準

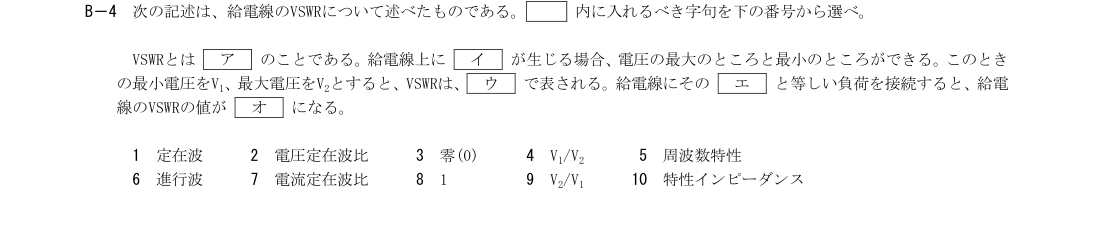

次の記述は、給電線のVSWRについて述べたものである。□内に入れるべき字句を下の番号から選べ。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
進行波と負荷からの反射波が重なると定在波が生じ、給電線上に電圧の最大点と最小点が形成される。
補足Layer 3展開閉じる
VSWRは最大電圧と最小電圧の比であるため、最大電圧V₂、最小電圧V₁という設問の定義ではV₂/V₁となる。
負荷インピーダンスを給電線の特性インピーダンスと等しくすると整合状態になり、反射波が生じない。
整合時は最大電圧と最小電圧が等しく、VSWR=V₂/V₁=1となる。
