周波数を連続的に可変して各周波数における振幅及び位相の応答を測るVNAでは、信号源から単一周波数の正弦波を加えて掃引するため、［ア］は「正弦波」である。
2026年8月試験 第二級アマチュア無線技士 無線工学 問B-5
難度
標準

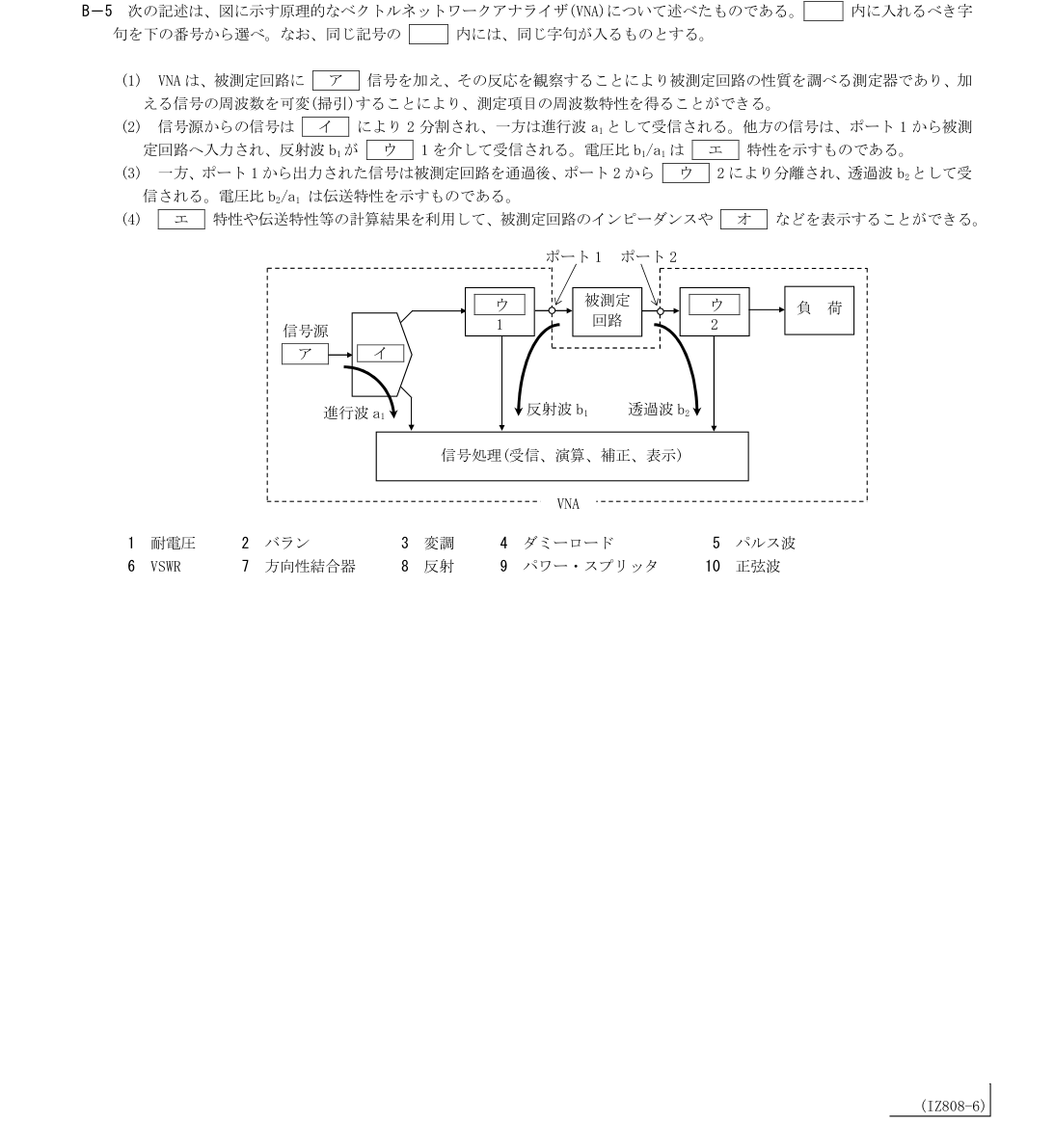

次の記述は、図に示す原理的なベクトルネットワークアナライザ(VNA)について述べたものである。□内に入れるべき字句を下の番号から選べ。なお、同じ記号の□内には、同じ字句が入るものとする。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
信号源の出力を、基準となる進行波a₁の受信経路と被測定回路への入射経路とに二分する素子なので、［イ］は「パワー・スプリッタ」である。
補足Layer 3展開閉じる
主伝送路を進む波から所定方向の成分を選択的に取り出し、ポート1側で反射波b₁、ポート2側で透過波b₂を受信経路へ分離する素子なので、［ウ］は「方向性結合器」である。
b₁はポート1から戻る反射波であり、入射波a₁に対する比b₁/a₁は反射係数に相当するため、示すのは「反射」特性である。
入射波と反射波から求めた反射係数の大きさを用いて電圧定在波比を算出できるため、表示対象の例は「VSWR」である。
