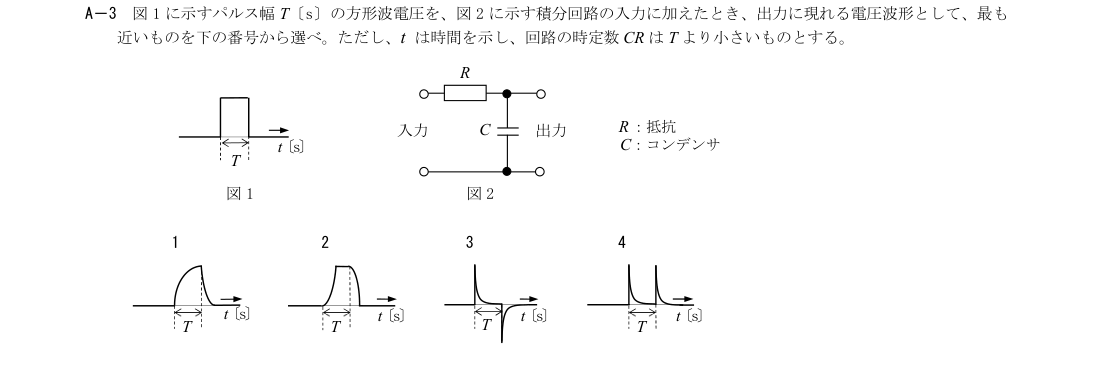

2026年8月試験 第二級アマチュア無線技士 無線工学 問3

各選択肢の解説

1

原問題PDF第1ページ・A－3の図示選択肢1

編集注：パルスの立上り後にコンデンサ電圧が指数関数的に増加し、立下り後に指数関数的に減少する波形であり、RC低域形積分回路の応答に合う。図形自体は原図を組み込む必要がある。

2

原問題PDF第1ページ・A－3の図示選択肢2

編集注：選択肢2は立上りで上に凸の充電曲線ではなく、傾きが増す形の曲線を示し、立下り側もRCの自然な指数減衰と一致しない。抵抗を通してコンデンサを充放電する原図の回路では、立上り後は傾きが次第に小さくなり、立下り後は指数関数的に減少する選択肢1が適合する。図形自体は原図を組み込む必要がある。

3

原問題PDF第1ページ・A－3の図示選択肢3

編集注：正負の鋭い過渡応答を示しており、微分回路に近い波形である。図形自体は原図を組み込む必要がある。

4

原問題PDF第1ページ・A－3の図示選択肢4

編集注：立上りと立下りの双方で同極性の鋭い波形を示しており、提示されたRC回路の出力とは合わない。図形自体は原図を組み込む必要がある。
