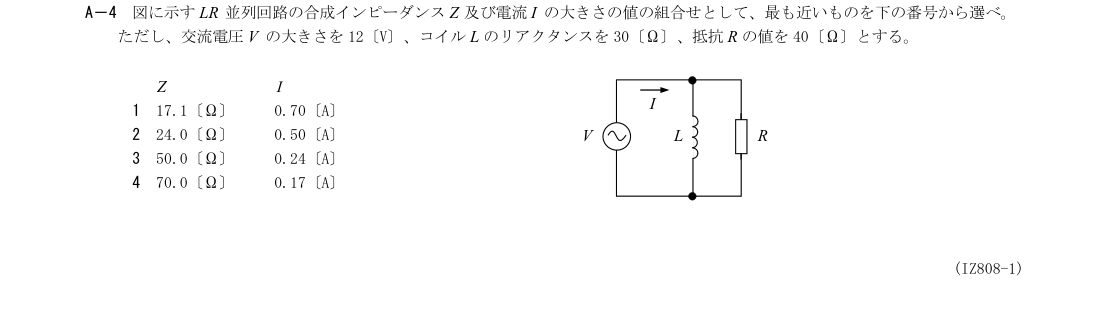

2026年8月試験 第二級アマチュア無線技士 無線工学 問4

各選択肢の解説

1

Z：17.1〔Ω〕、I：0.70〔A〕

並列アドミタンスの大きさは√{(1/40)²+(1/30)²}=1/24 Sなので、Z＝24 Ω、I＝12/24＝0.50 A。提示値は合わない。

2

Z：24.0〔Ω〕、I：0.50〔A〕

Z＝1/√{(1/40)²+(1/30)²}＝24.0 Ω、I＝V/Z＝12/24＝0.50 Aで両方一致する。

3

Z：50.0〔Ω〕、I：0.24〔A〕

I＝12/50＝0.24 Aという相互関係はあるが、並列合成インピーダンスは24 Ωであり不正解。

4

Z：70.0〔Ω〕、I：0.17〔A〕

抵抗と誘導リアクタンスを単純加算することはできない。並列合成値は24 Ωであり不正解。
