第二級アマチュア無線技士2026年5月試験無線工学問 10

2026年5月試験第二級アマチュア無線技士無線工学問10

難度

標準

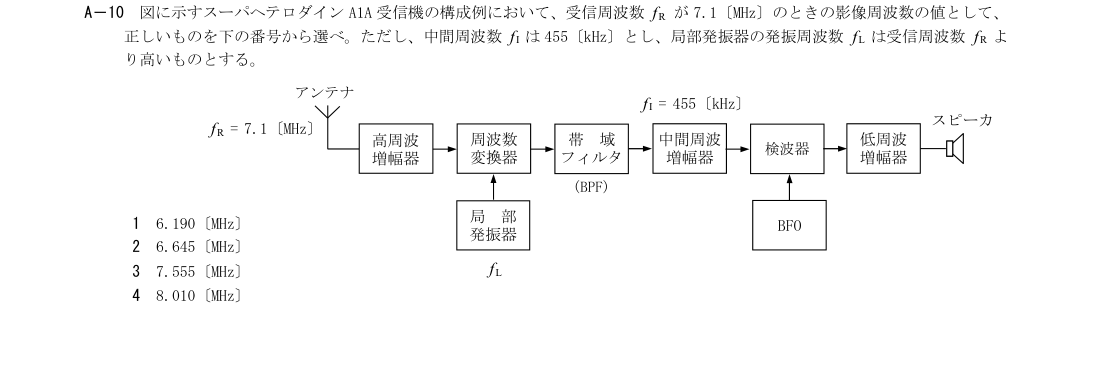

図に示すスーパヘテロダインA1A受信機の構成例において、受信周波数fRが7.1〔MHz〕のときの影像周波数の値として、正しいものを下の番号から選べ。ただし、中間周波数fIは455〔kHz〕とし、局部発振器の発振周波数fLは受信周波数fRより高いものとする。

解説

解説本文

展開

解説Layer 1

正しい。fL=7.1〔MHz〕+0.455〔MHz〕=7.555〔MHz〕、影像周波数はfL+fI=7.555〔MHz〕+0.455〔MHz〕=8.010〔MHz〕である。

1: 6.190〔MHz〕
誤り。高側局部発振ではfL=fR+fI=7.1+0.455=7.555〔MHz〕であり、影像周波数はfL+fI=8.010〔MHz〕である。
2: 6.645〔MHz〕
誤り。6.645〔MHz〕は7.1〔MHz〕から中間周波数455〔kHz〕を引いた値で、高側局部発振という条件に合わず、影像周波数でもない。
3: 7.555〔MHz〕
誤り。7.555〔MHz〕はfL=fR+fIで求めた局部発振周波数であり、影像周波数ではない。
4: 8.010〔MHz〕
正しい。fL=7.1〔MHz〕+0.455〔MHz〕=7.555〔MHz〕、影像周波数はfL+fI=7.555〔MHz〕+0.455〔MHz〕=8.010〔MHz〕である。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年5月5日

出典：公益財団法人日本無線協会

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
