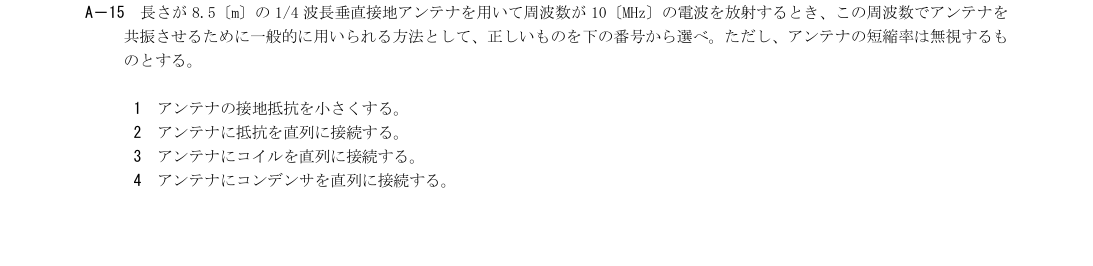

2026年5月試験 第二級アマチュア無線技士 無線工学 問15

各選択肢の解説

1

アンテナの接地抵抗を小さくする。

接地抵抗の低減は損失を減らして放射効率を改善するが、10 MHzで1/4波長の7.5 mより長い8.5 mのアンテナが持つ誘導性リアクタンスを相殺する方法ではない。

2

アンテナに抵抗を直列に接続する。

直列抵抗は損失を増やすが、1/4波長より長いアンテナの誘導性リアクタンスを相殺できないため、共振調整にはならない。

3

アンテナにコイルを直列に接続する。

10〔MHz〕では波長λ=300/10=30〔m〕、1/4波長は7.5〔m〕である。8.5〔m〕のアンテナは1/4波長より長く誘導性となるため、直列コイルを加える選択は適切でない。

4

アンテナにコンデンサを直列に接続する。

8.5〔m〕は10〔MHz〕における1/4波長7.5〔m〕より長く、アンテナは誘導性リアクタンスを示す。直列コンデンサの容量性リアクタンスでこれを打ち消して共振させる。
