送信機と擬似負荷又はアンテナとの間に挿入し、容量結合と誘導結合によって給電線の電圧・電流に比例する成分を取り出すので、すべて適合する。
2026年5月試験 第二級アマチュア無線技士 無線工学 問20
難度
標準

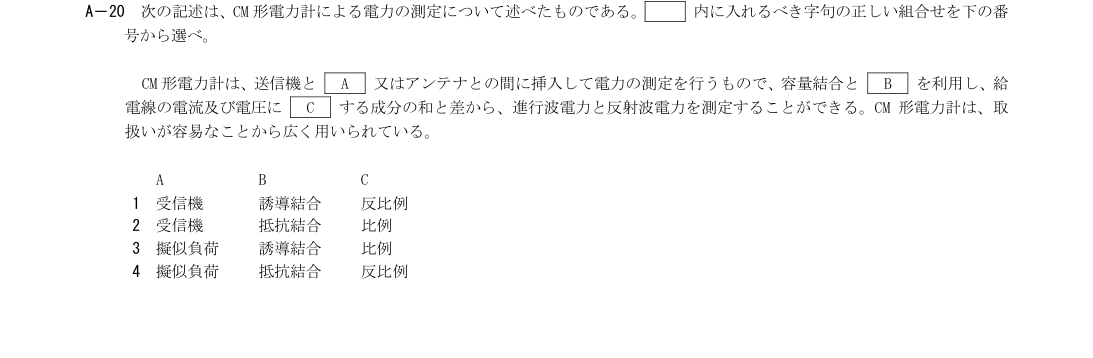

次の記述は、CM形電力計による電力の測定について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。
CM形電力計は、送信機と［A］又はアンテナとの間に挿入して電力の測定を行うもので、容量結合と［B］を利用し、給電線の電流及び電圧に［C］する成分の和と差から、進行波電力と反射波電力を測定することができる。CM形電力計は、取扱いが容易なことから広く用いられている。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
A：受信機 B：誘導結合 C：反比例
誘導結合は適切だが、電力計は送信機と擬似負荷又はアンテナとの間に挿入し、取り出す成分は給電線の電流・電圧に比例するため、AとCが誤る。
- 2
A：受信機 B：抵抗結合 C：比例
比例は適切だが、接続対象は受信機ではなく擬似負荷又はアンテナであり、利用するのは抵抗結合ではなく誘導結合である。
- 3
A：擬似負荷 B：誘導結合 C：比例
送信機と擬似負荷又はアンテナとの間に挿入し、容量結合と誘導結合によって給電線の電圧・電流に比例する成分を取り出すので、すべて適合する。
- 4
A：擬似負荷 B：抵抗結合 C：反比例
擬似負荷は適切だが、用いるのは誘導結合であり、検出成分は電流・電圧に比例するためBとCが誤る。
