異種材料で作った閉回路の二つの接合点に温度差を与えると熱起電力が生じる。また、その起電力の大きさと方向は接合点間の温度差に依存するため、アは5「温度差」である。
2026年5月試験 第二級アマチュア無線技士 無線工学 問B-1
難度
標準

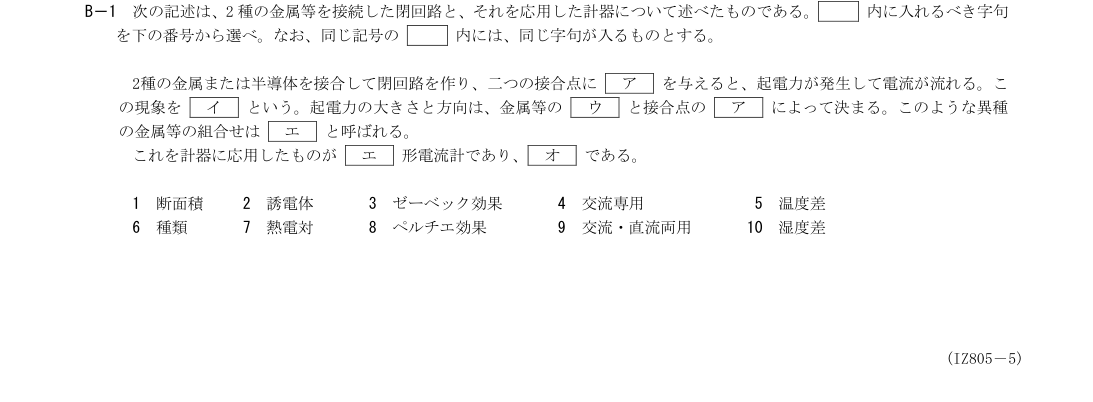

次の記述は、2種の金属等を接続した閉回路と、それを応用した計器について述べたものである。□内に入れるべき字句を下の番号から選べ。なお、同じ記号の□内には、同じ字句が入るものとする。
2種の金属または半導体を接合して閉回路を作り、二つの接合点に［ア］を与えると、起電力が発生して電流が流れる。この現象を［イ］という。起電力の大きさと方向は、金属等の［ウ］と接合点の［ア］によって決まる。このような異種の金属等の組合せは［エ］と呼ばれる。
これを計器に応用したものが［エ］形電流計であり、［オ］である。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
異種材料の二接合点に温度差を与えて起電力を発生させる現象はゼーベック効果であるため、イは3である。
補足Layer 3展開閉じる
熱起電力の大きさと極性は、組み合わせる金属または半導体の種類と接合点の温度差によって決まるため、ウは6「種類」である。
異種の金属等を接合した組合せは熱電対と呼ばれ、それを高周波電流などの測定に応用した計器も熱電対形電流計と呼ぶため、エは7である。
熱電対形電流計は電流の熱作用を利用し、発熱が電流方向に依存しないので、交流にも直流にも使用できる。したがってオは9「交流・直流両用」である。
