第二級アマチュア無線技士2026年5月試験無線工学問 B-3

2026年5月試験第二級アマチュア無線技士無線工学問B-3

難度

標準

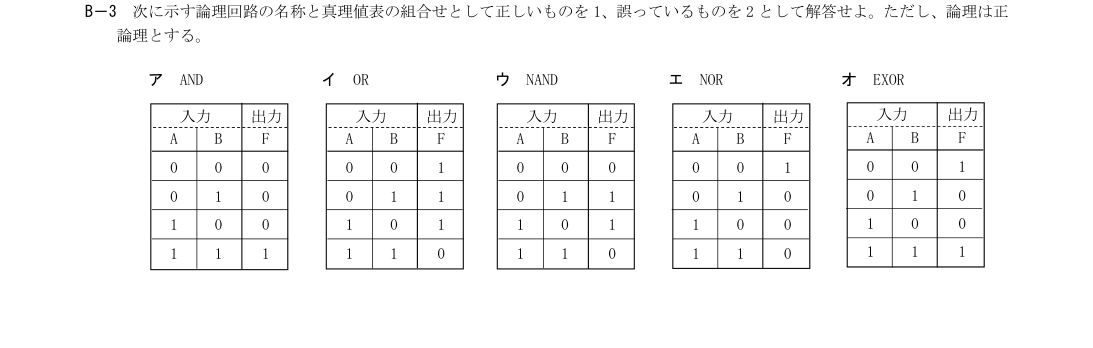

次に示す論理回路の名称と真理値表の組合せとして正しいものを1、誤っているものを2として解答せよ。ただし、論理は正論理とする。

各枠に一つずつ選んでください。同じ候補を複数の枠で選べます。未回答の枠があっても採点できます。

ア

AND：入力(A,B)と出力Fは、(0,0)→0、(0,1)→0、(1,0)→0、(1,1)→1。

イ

OR：入力(A,B)と出力Fは、(0,0)→1、(0,1)→1、(1,0)→1、(1,1)→0。

ウ

NAND：入力(A,B)と出力Fは、(0,0)→0、(0,1)→1、(1,0)→1、(1,1)→0。

エ

NOR：入力(A,B)と出力Fは、(0,0)→1、(0,1)→0、(1,0)→0、(1,1)→0。

オ

EXOR：入力(A,B)と出力Fは、(0,0)→1、(0,1)→0、(1,0)→0、(1,1)→1。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

ANDは両入力がともに1の場合に限って出力が1となる。掲載表の出力列0、0、0、1はF=A・Bと一致するため、名称と真理値表の組合せは正しい。

詳細Layer 2

展開

ORは少なくとも一方の入力が1なら出力が1となり、出力列は0、1、1、1でなければならない。掲載表は1、1、1、0であり、これはNANDの表なので組合せは誤りである。

補足Layer 3

展開

NANDはANDの否定であり、出力列は1、1、1、0となる。掲載表の0、1、1、0は入力が異なるときだけ1となるEXORの表なので、名称との組合せは誤りである。

NORはORの否定であり、両入力が0の場合だけ出力が1となる。掲載表の出力列1、0、0、0はF=NOT(A+B)と一致するため正しい。

EXORは二つの入力が異なる場合に出力が1となるため、出力列は0、1、1、0となる。掲載表の1、0、0、1は入力が等しい場合に1となるEXNOR（等価）の表なので誤りである。
