第二級アマチュア無線技士2026年5月試験無線工学問 7

2026年5月試験第二級アマチュア無線技士無線工学問7

難度

標準

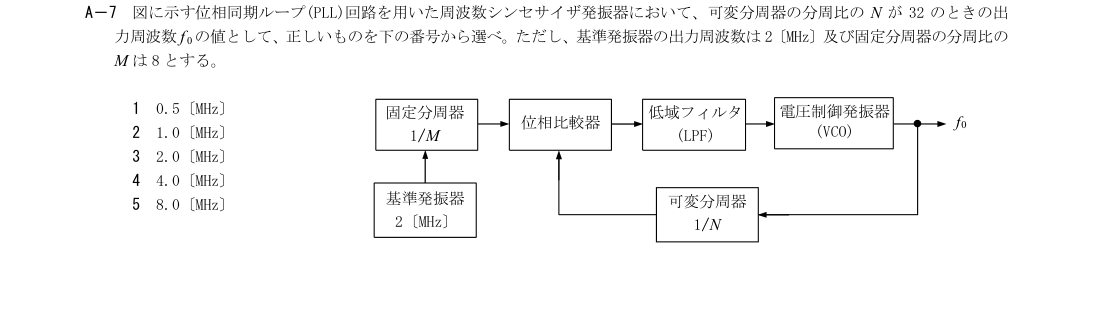

図に示す位相同期ループ(PLL)回路を用いた周波数シンセサイザ発振器において、可変分周器の分周比のNが32のときの出力周波数f0の値として、正しいものを下の番号から選べ。ただし、基準発振器の出力周波数は2〔MHz〕及び固定分周器の分周比のMは8とする。

解説

解説本文

展開

解説Layer 1

正しい。同期条件はf0/32=2〔MHz〕/8=0.25〔MHz〕なので、f0=32×0.25〔MHz〕=8.0〔MHz〕である。

1: 0.5〔MHz〕
誤り。位相比較器に入る基準側周波数は2〔MHz〕÷8=0.25〔MHz〕であり、同期時にはf0÷32=0.25〔MHz〕となるため、f0は0.5〔MHz〕ではない。
2: 1.0〔MHz〕
誤り。f0=N×(2〔MHz〕/M)=32×(2/8)〔MHz〕=8.0〔MHz〕である。
3: 2.0〔MHz〕
誤り。2.0〔MHz〕は基準発振器の出力周波数であり、PLLの出力周波数ではない。
4: 4.0〔MHz〕
誤り。同期条件f0/N=2〔MHz〕/MにN=32、M=8を代入するとf0=8.0〔MHz〕になる。
5: 8.0〔MHz〕
正しい。同期条件はf0/32=2〔MHz〕/8=0.25〔MHz〕なので、f0=32×0.25〔MHz〕=8.0〔MHz〕である。
