令和7年度 秋期 土地家屋調査士 午前 問11

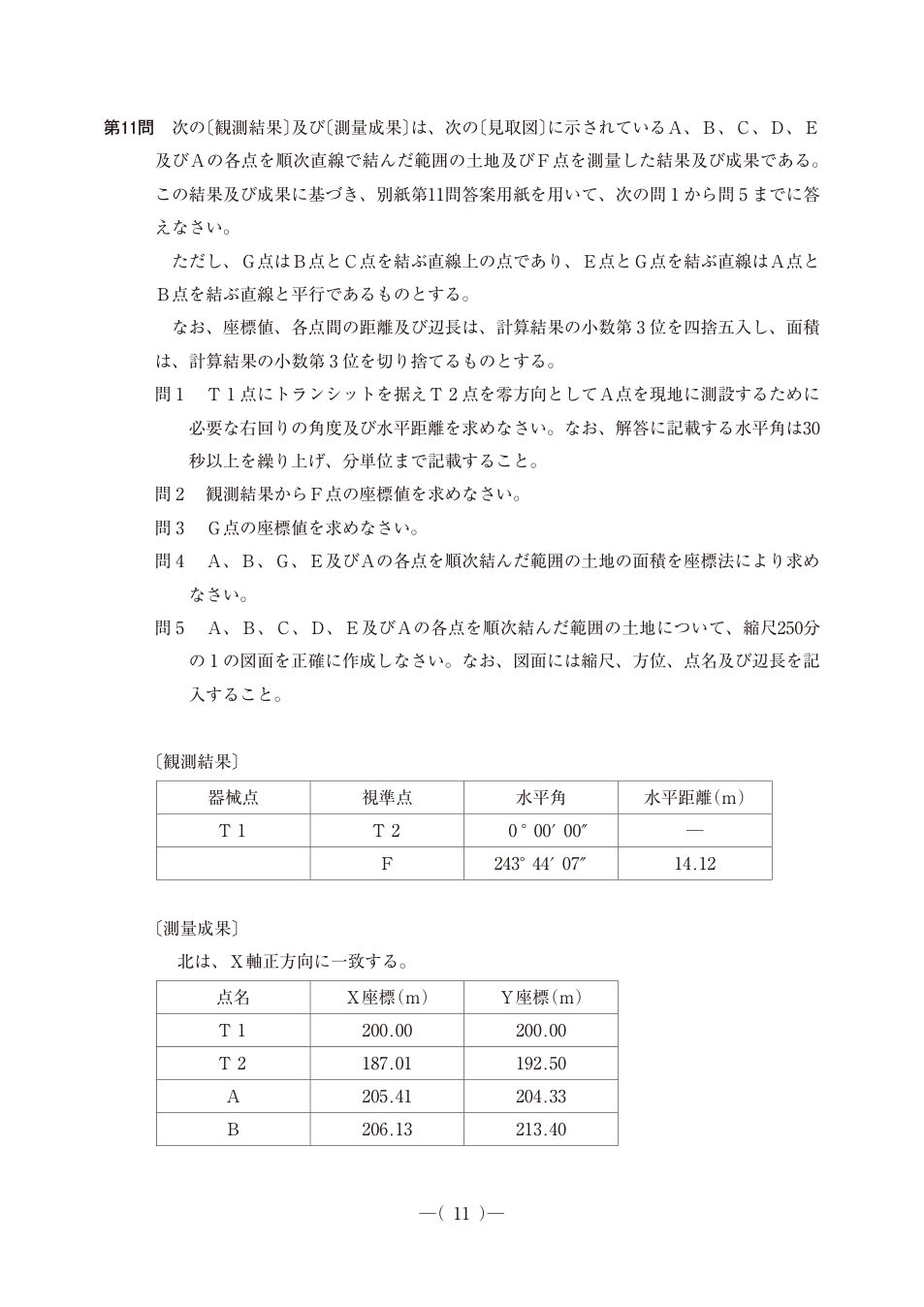

第11問　次の〔観測結果〕及び〔測量成果〕は、次の〔見取図〕に示されているＡ、Ｂ、Ｃ、Ｄ、Ｅ

及びＡの各点を順次直線で結んだ範囲の土地及びＦ点を測量した結果及び成果である。

この結果及び成果に基づき、別紙第11問答案用紙を用いて、次の問1 から問5 までに答

えなさい。

　　　　ただし、Ｇ点はＢ点とＣ点を結ぶ直線上の点であり、Ｅ点とＧ点を結ぶ直線はＡ点と

Ｂ点を結ぶ直線と平行であるものとする。

　　　　なお、座標値、各点間の距離及び辺長は、計算結果の小数第3 位を四捨五入し、面積

は、計算結果の小数第3 位を切り捨てるものとする。

問1 　Ｔ1 点にトランシットを据えＴ2 点を零方向としてＡ点を現地に測設するために

必要な右回りの角度及び水平距離を求めなさい。なお、解答に記載する水平角は30

秒以上を繰り上げ、分単位まで記載すること。

問2 　観測結果からＦ点の座標値を求めなさい。

問3 　Ｇ点の座標値を求めなさい。

問4 　Ａ、Ｂ、Ｇ、Ｅ及びＡの各点を順次結んだ範囲の土地の面積を座標法により求め

なさい。

問5 　Ａ、Ｂ、Ｃ、Ｄ、Ｅ及びＡの各点を順次結んだ範囲の土地について、縮尺250分

の1 の図面を正確に作成しなさい。なお、図面には縮尺、方位、点名及び辺長を記

入すること。

〔観測結果〕

器械点

視準点

水平角

水平距離（ｍ）

Ｔ1

Ｔ2

0 °00′00″

─

Ｆ

243°44′07″

14.12

〔測量成果〕

　 北は、Ｘ軸正方向に一致する。

点名

Ｘ座標（ｍ）

Ｙ座標（ｍ）

Ｔ1

200.00

200.00

Ｔ2

187.01

192.50

Ａ

205.41

204.33

Ｂ

206.13

213.40

Ｃ

190.60

214.92

Ｄ

186.70

196.08

Ｅ

196.11

202.38

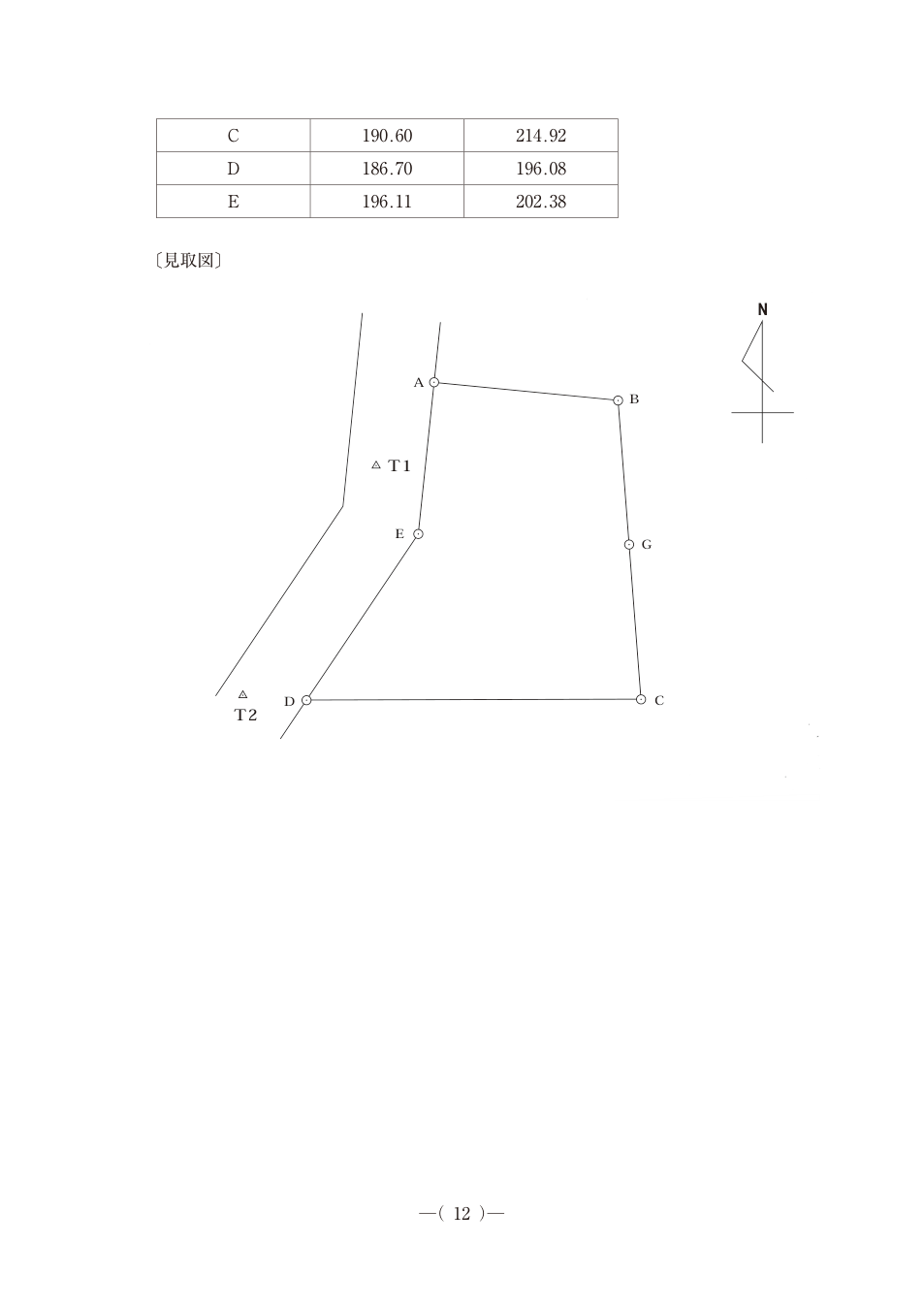

〔見取図〕

G

C

B

N

A

E

D

T1

T2
