1級土木施工管理技士令和8年度 7月試験問題B問 3

令和8年度 7月試験 1級土木施工管理技士問題B 問3

難度

標準

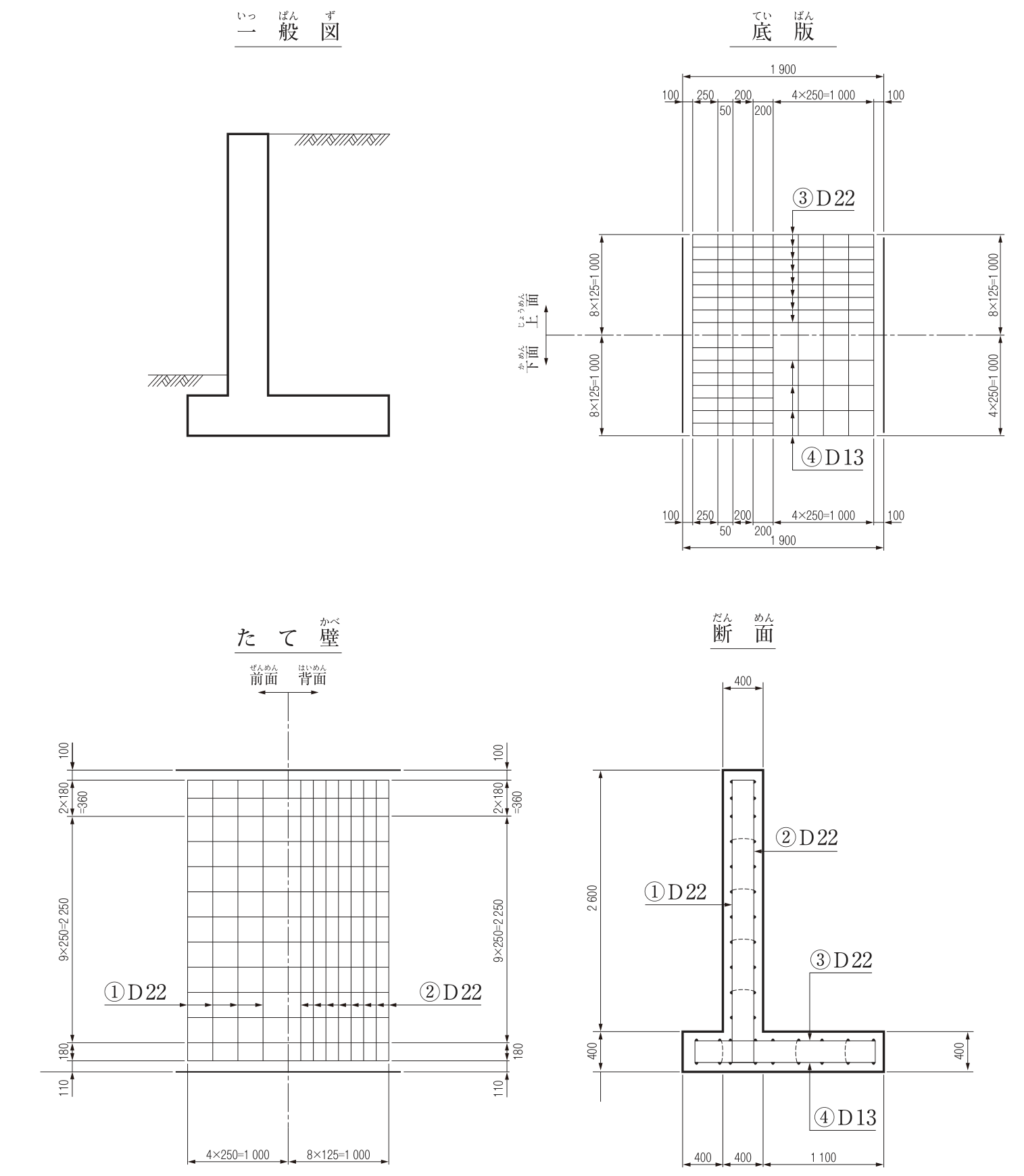

下図は，逆Ｔ型擁壁の配筋図を示したものである。たて壁とかかと版の引張鉄筋の組合せとして，適当なものはどれか。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

たて壁は、背面からの土圧を受ける片持ち梁として働き、背面側に引張が生じる。

詳細Layer 2

展開

かかと版は、上に載る土の重量で下向きに曲げられ、上面側に引張が生じる。よって組合せは②と③である。

ア: ①と③
適当でない。③はかかと版上面の引張鉄筋として正しい。しかし①はたて壁前面側の鉄筋であり、土圧による引張側ではない。たて壁の引張鉄筋は背面側の②である。
イ: ①と④
適当でない。たて壁前面側の①は引張側ではない。また、底版下面の④は、地盤反力で上向きに曲げられるつま先版側で効く鉄筋である。かかと版の主な引張側は上面である。
ウ: ②と③
適当である。たて壁は土圧で背面側が引張となるため②が主鉄筋となる。かかと版は上載土の重量を受けて上面が引張となるため③が主鉄筋となる。
エ: ②と④
適当でない。たて壁の②は正しい。しかしかかと版は上載土の荷重で上面が引張となるため、下面の④ではなく上面の③が引張鉄筋である。

この解説は？

AI生成

解説は公式の問題文・公式解答を基に作成しています。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年9月26日

出典：一般財団法人全国建設研修センター令和8年度1級土木施工管理技術検定第一次検定試験問題B No.3。ルビ・改行・空白を整理し、原本の数字選択肢をア・イ・ウ・エに変換。解説は本サイト作成。
