Bの器械中心から見たAの反射鏡中心の高低差は300.00×sin(−30°)＝−150.00 m。
令和7年度 10月試験 2級土木施工管理技士 学科 問48
難度
やや易

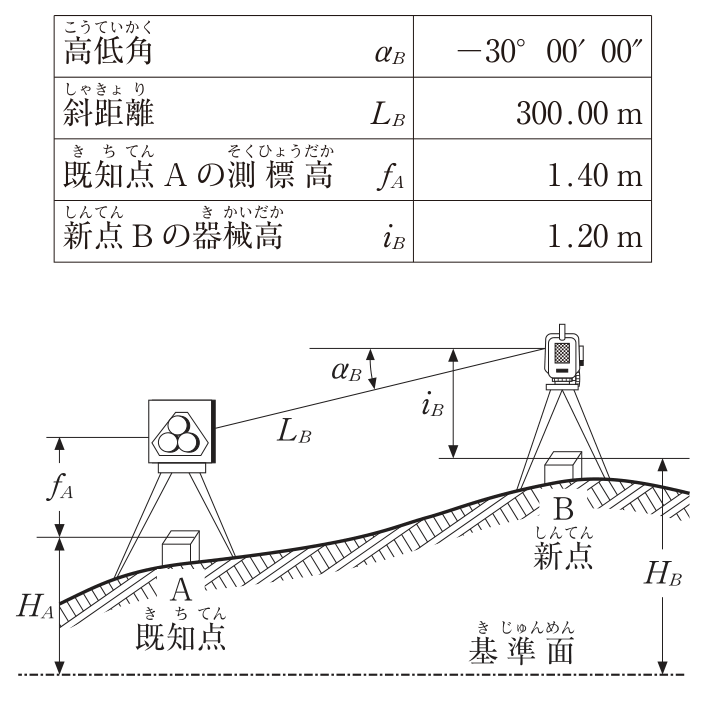

新点Bの標高を求めるため，新点Bからトータルステーションで既知点Aに設置した反射鏡中心の鉛直角観測と距離測定を行って，下表の観測結果を得た。新点Bの標高として，適当なものは次のうちどれか。ただし，既知点Aの標高は20.00 mとし，AB両点共に偏心はなく，球差と気差を合わせた両差は考慮しないものとする。なお，sin(−30°)＝−0.5。観測結果は高低角αB＝−30°00′00″，斜距離LB＝300.00 m，既知点Aの測標高fA＝1.40 m，新点Bの器械高iB＝1.20 mである。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
Aの反射鏡中心は20.00＋1.40＝21.40 mなので，Bの器械中心は171.40 m。器械高1.20 mを引くと新点Bの標高は170.20 mである。
各選択肢の解説
- ア
170.20 m
適当。A反射鏡中心21.40 mからB器械中心への高低差150.00 mを足し，B器械高1.20 mを引くと170.20 mになる。
- イ
175.20 m
適当でない。正しい式は20.00＋1.40−300.00×sin(−30°)−1.20で170.20 mとなり，175.20 mにはならない。
- ウ
180.20 m
適当でない。斜距離の鉛直成分は300.00×0.5＝150.00 mであり，これと測標高・器械高を用いた結果は170.20 mである。
- エ
185.20 m
適当でない。既知点標高20.00 mに150.00 m，測標高1.40 mを足し器械高1.20 mを引くと170.20 mである。
