令和7年度 10月試験 2級土木施工管理技士 学科 問50

各選択肢の解説

ア

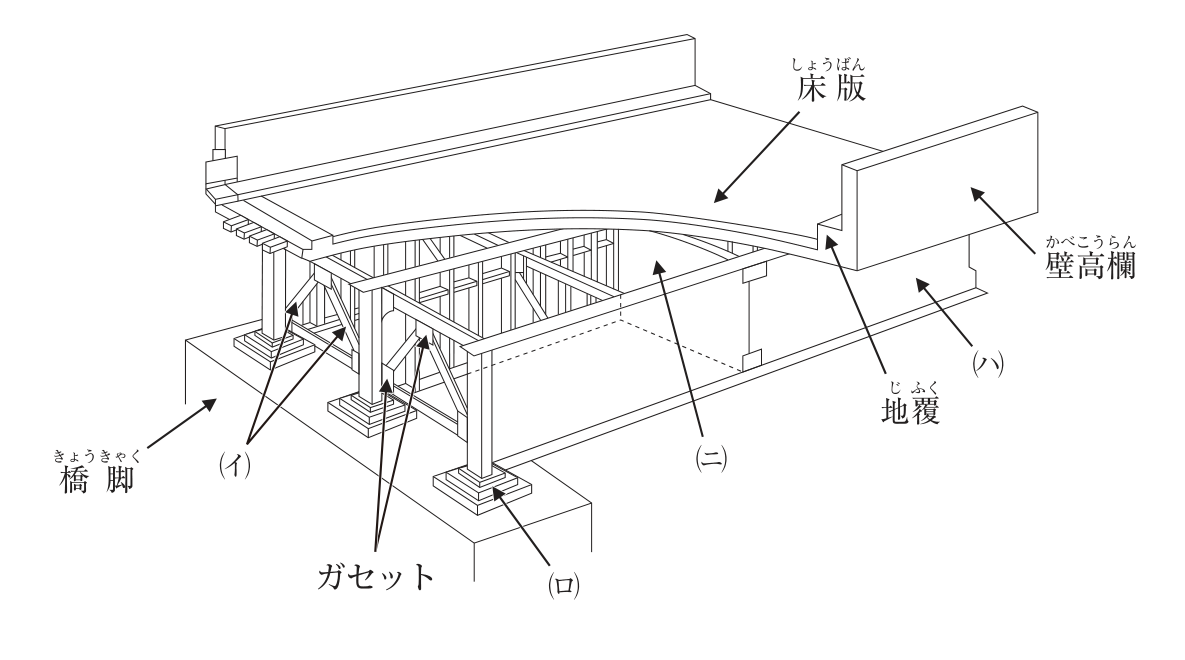

（イ）対傾構 ― （ロ）支承 ― （ハ）主桁 ― （ニ）横桁

適当。（イ）の斜材は対傾構，（ロ）の橋脚上の支持部は支承，（ハ）は主桁，（ニ）は横桁で，図の四箇所が合う。

イ

（イ）補剛材 ― （ロ）支承 ― （ハ）主桁 ― （ニ）横桁

適当でない。（イ）は主桁の腹板の座屈を防ぐ補剛材ではなく，主桁間を横方向に結ぶ対傾構である。

ウ

（イ）横桁 ― （ロ）伸縮装置 ― （ハ）対傾構 ― （ニ）主桁

適当でない。（ロ）は桁端の伸縮装置ではなく橋脚上の支承であり，（イ）と（ハ）と（ニ）の名称も図と合わない。

エ

（イ）対傾構 ― （ロ）伸縮装置 ― （ハ）補剛材 ― （ニ）横桁

適当でない。（ロ）は伸縮装置ではなく支承，（ハ）は補剛材ではなく橋軸方向の主桁である。
