SOGのG動作は需要家側地絡時にPASを開放する。
令和7年度 下期 第一種電気工事士 学科 問23
難度
やや易

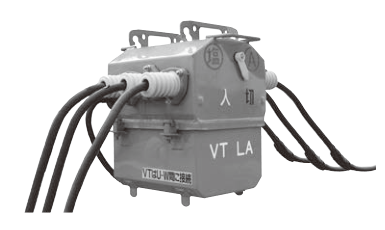

写真に示す過電流蓄勢トリップ付地絡トリップ形(SOG)の地絡継電装置付高圧交流負荷開閉器(GR付PAS)を設置する場合の記述として、誤っているものは。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
SO動作はロック電流値以上の短絡過電流時にPASの通電中開放を避け、上流の電力側遮断器による一時停電・無電圧を受けてPASを開放し、再送電前に事故点を切り離す。配電線は一度停電する。
各選択肢の解説
- ア
一般送配電事業者の配電線への波及事故の防止に効果がある。
需要家側の事故を切り離して一般送配電側への波及を抑える目的があり、正しい。
- イ
自家用側の高圧電路に地絡事故が発生したとき、一般送配電事業者の配電線を停止させることなく、自動遮断する。
需要家側の地絡事故では地絡継電器の検出でPASを開放し、配電線全体の停止を避ける動作で、正しい。
- ウ
自家用側の高圧電路に短絡事故が発生したとき、PASを一旦ロックし、一般送配電事業者の配電線が一時停止した後、自動的にPASを開放する。
短絡過電流時にはPASをロックし、上流側が一時停電して無電圧となった後に開放するSO動作の説明で、正しい。
- エ
自家用側の高圧電路に短絡事故が発生したとき、一般送配電事業者の配電線を停止させることなく、自動遮断する。
短絡の大電流をPAS単独で配電線を停めずに遮断するという説明は誤り。SO動作は上流側の一時停電後の無電圧開放を要する。
