第一種電気工事士令和7年度下期学科問 49

令和7年度下期第一種電気工事士学科問49

難度

やや易

⑨で示す部分に使用するCVTケーブルとして適切なものは。

解説

結論 → 詳細 → 補足の 3 層構成

展開

解説Layer 1

原本15ページの断面図を判定する。低圧側のCVTは架橋ポリエチレン絶縁・ビニルシースを持つ単心CVケーブル3本をより合わせた形。

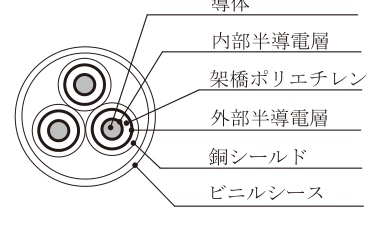

ア: 三心を共通外装に収め、各心に半導電層・銅シールドがある断面図
各心に半導電層・銅シールドがあり、3心が共通の外装内に収まる断面図。独立した低圧単心CV 3条のロとは構造が異なる。

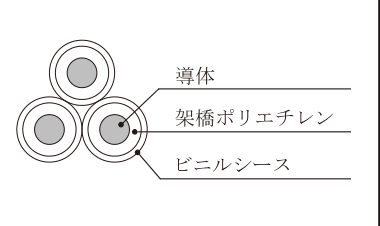

イ: 架橋ポリエチレン絶縁・ビニルシースの単心CVケーブル3本をより合わせた断面図
各心が導体、架橋ポリエチレン絶縁体、ビニルシースを独立して備え、単心3条のCVTを示す。

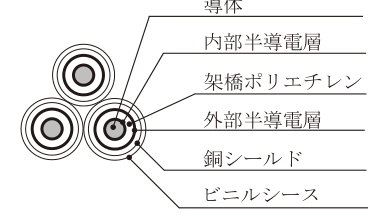

ウ: 各心に半導電層・銅シールドを持つ高圧ケーブルの断面図
各心に内部・外部半導電層と銅シールドがある高圧系ケーブルの断面で、設問のCVT構造とは異なる。

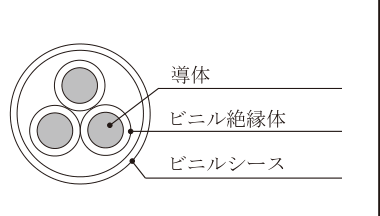

エ: ビニル絶縁の三心を共通シースに収めた断面図
共通のビニルシース内に3心を収めたビニル絶縁のケーブルで、単心CVを3条より合わせたCVTではない。

この解説は？

AI生成

解説は公式の問題文・公式解答を基に作成しています。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年9月28日

出典：令和7年度下期第一種電気工事士学科試験問49（電気技術者試験センター）。改行・空白と表記を整え、元のイ・ロ・ハ・ニをア・イ・ウ・エに置換。図のみの選択肢は識別用説明を追加。図・写真は問題PDFから該当部分を切り出し、選択肢の図からは記号の文字を除いた。
