第一種電気工事士令和8年度 上期学科問 16

令和8年度 上期 第一種電気工事士 学科 問16

電気機器・発変電#電気機器・発変電
難度やや易

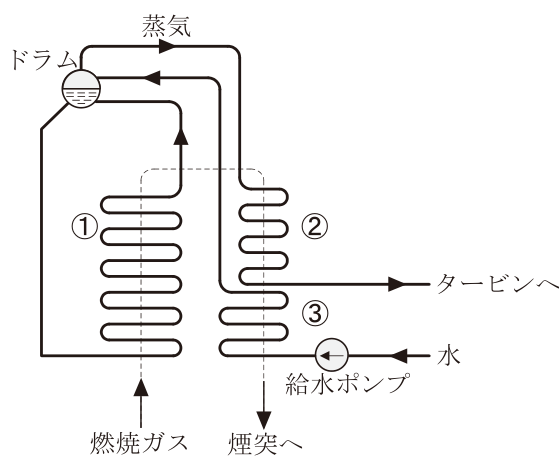

図は、ボイラの水の循環方式のうち、自然循環ボイラの構成図である。図中の①、②及び③の組合せとして、正しいものは。

問16の図表1

選択肢

解説

結論 → 詳細 → 補足 の 3 層構成

展開
結論Layer 1

自然循環ボイラでは、ドラムの水が燃焼ガスで加熱される蒸発管を上昇して蒸気になりドラムに戻る。

詳細Layer 2
展開

ドラムを出た蒸気は過熱器でさらに加熱されてタービンへ送られる。給水ポンプからの給水は、煙突へ向かう排ガスの熱を利用する節炭器で予熱されてドラムに入る。図では①がドラムと結ぶ循環部分、②がドラムの蒸気をタービンへ送る部分、③が給水ポンプからドラムへの給水部分なので、①蒸発管、②過熱器、③節炭器。

各選択肢の解説

ア

①蒸発管 ②節炭器 ③過熱器

①蒸発管は正しいが、②はドラムの蒸気をタービンへ送る過熱器、③は給水を予熱する節炭器であり、②と③が逆。

イ

①過熱器 ②蒸発管 ③節炭器

①はドラムの水を循環させて蒸気を発生させる蒸発管で、過熱器ではない。②は蒸発管でなく過熱器である。

ウ

①過熱器 ②節炭器 ③蒸発管

①過熱器・②節炭器・③蒸発管の組合せは3つとも誤り。正しくは①蒸発管、②過熱器、③節炭器である。

エ

①蒸発管 ②過熱器 ③節炭器

正解。①蒸発管、②過熱器(タービンへ)、③節炭器(給水の予熱)。

この解説は？
AI生成

解説は公式の問題文・公式解答を基に作成しています。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

問題PDF公式解答 PDF

出典：令和8年度第一種電気工事士上期学科試験（出題例）問16（電気技術者試験センター）。改行・空白と表記を整え、元のイ・ロ・ハ・ニをア・イ・ウ・エに置換。図のみの選択肢は識別用説明を追加。図・写真は問題PDFから該当部分を切り出し、選択肢の図からは記号の文字を除いた。

検証プロセス・誤り報告フローは 運営透明性レポートで公開しています。
