⑦は高圧母線からLBSを経て進相コンデンサに至る回路である。
令和8年度 上期 第一種電気工事士 学科 問47
難度
やや易
⑦で示す回路の絶縁耐力試験の検査で使用されることのないものは。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
絶縁耐力試験では、無電圧の確認に検電器、試験前後の絶縁状態の確認に絶縁抵抗計、試験電圧の印加に耐圧試験装置(試験用変圧器、kV・mA計器付き)を使用する。クランプ式の接地抵抗計は接地抵抗を測定する計器で、絶縁耐力試験では使用しない。
各選択肢の解説
- ア

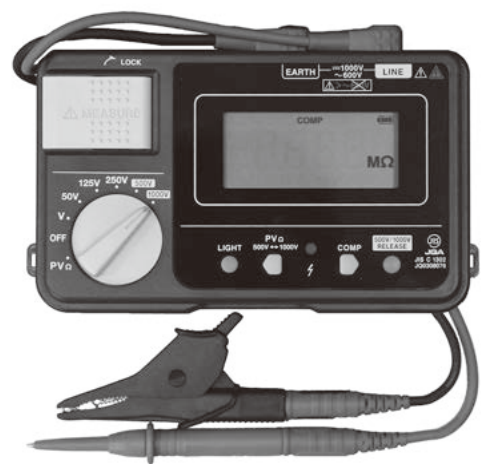

絶縁抵抗計(写真)
使用する。試験電圧を加える前後に絶縁抵抗計で絶縁抵抗を測定し、絶縁状態を確認する。
- イ

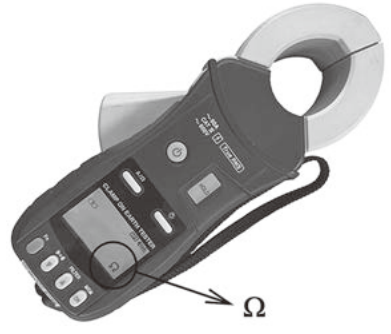

クランプ式の接地抵抗計(写真、表示部にΩ)
使用しないので正解。クランプ式の接地抵抗計は接地線に挟んで接地抵抗を測る計器で、絶縁耐力試験には用いない。
- ウ

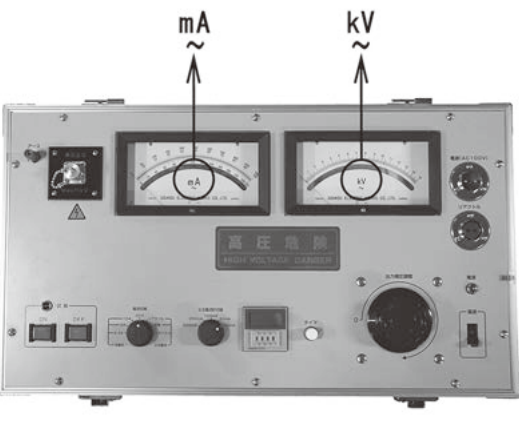

mAとkVの指示計器を備えた高圧の耐圧試験装置(写真)
使用する。耐圧試験装置で所定の試験電圧(kV)を加え、漏れ電流(mA)を監視する。
- エ

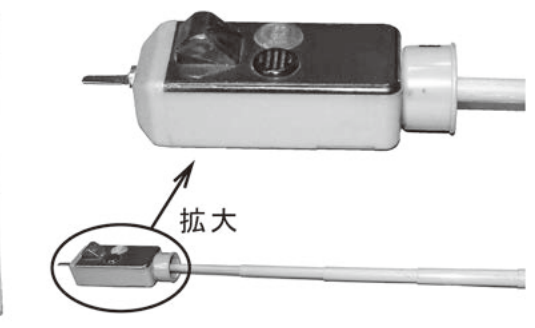

絶縁棒の先端に取り付ける検電器(写真、拡大図付き)
使用する。試験前に検電器で回路が無電圧であることを確認する。
