令和6年度 下期 第二種電気工事士 学科 問27

各選択肢の解説

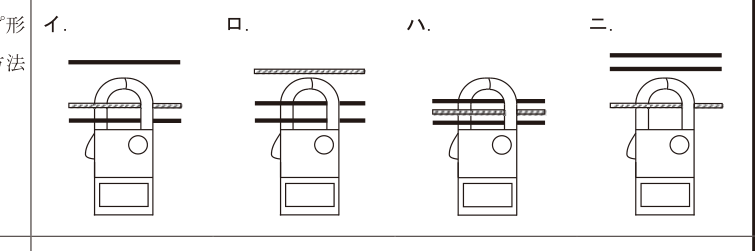

ア

図参照(中性線と電圧線1本をクランプ内に通し、残る電圧線1本をクランプの外側上部に出す測定方法)

中性線と電圧線1本をクランプ内に通し、残る電圧線1本をクランプの外側上部に出しているため、外に出た電圧線に流れる負荷電流分が相殺されずに残り、これを漏れ電流と誤って検出してしまうため誤り。

イ

図参照(2本の電圧線をクランプ内に通し、中性線をクランプの外側上部に出す測定方法)

電圧線2本をクランプ内に通し、中性線をクランプの外側上部に出しているため、負荷が不平衡な場合に中性線へ流れる不平衡電流分が相殺されずに残ってしまい、これを漏れ電流と誤って検出してしまうため誤り。

ウ

図参照(2本の電圧線と中性線の3本すべてをまとめてクランプ内に通す測定方法)

2本の電圧線と中性線の3本すべてを一括してクランプ内に通すことで、正常な負荷電流はキルヒホッフの電流則により電線間で打ち消し合い、対地に流れ出た漏れ電流分のみが磁束の不平衡として検出される。これが単相3線式回路の漏れ電流測定として正しい方法。

エ

図参照(中性線のみをクランプ内に通し、2本の電圧線をクランプの外側上部に出す測定方法)

中性線のみをクランプ内に通し、2本の電圧線をクランプの外側上部に出しているため、中性線に流れる不平衡負荷電流をそのまま漏れ電流として検出してしまうため誤り。
