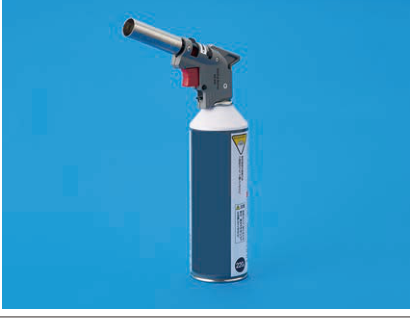

写真の工具は青色系のガスボンベに炎口(ノズル)付きのバーナーヘッドを取り付けたトーチランプである。
令和7年度 上期 第二種電気工事士 学科 問18
難度
やや易
写真に示す工具の電気工事における用途は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
電気工事では、この炎で硬質ポリ塩化ビニル電線管(VE管)を加熱して軟化させ、手で曲げ加工する用途に用いられる。金属管の曲げ加工にはパイプベンダー等で冷間のまま機械的に曲げるのが一般的であり、加熱は不要である。
各選択肢の解説
- ア
硬質ポリ塩化ビニル電線管の曲げ加工に用いる。
硬質ポリ塩化ビニル電線管は熱可塑性樹脂であり、曲げ加工時にトーチランプの炎で管を均一に加熱して軟化させたうえで手で曲げる必要があるため、写真のガストーチはこの加熱工程に用いられる。
- イ
金属管(鋼製電線管)の曲げ加工に用いる。
金属管(鋼製電線管)は熱可塑性樹脂と異なり加熱による軟化を要さず、パイプベンダー等で冷間のまま機械的に曲げるのが一般的であり、ガストーチによる加熱は用いない。
- ウ
合成樹脂製可とう電線管の曲げ加工に用いる。
合成樹脂製可とう電線管(PF管・CD管)はもともと可とう性(柔軟性)を持つ管であり、手で容易に曲げられるため、加熱工具による曲げ加工は不要である。
- エ
ライティングダクトの曲げ加工に用いる。
ライティングダクトは金属製の直線状レール部材であり、現場で加熱して曲げ加工することは通常行われない部材である。
