図記号③は点滅器にHを傍記した「●H」。
令和7年度 上期 第二種電気工事士 学科 問33
難度
やや易

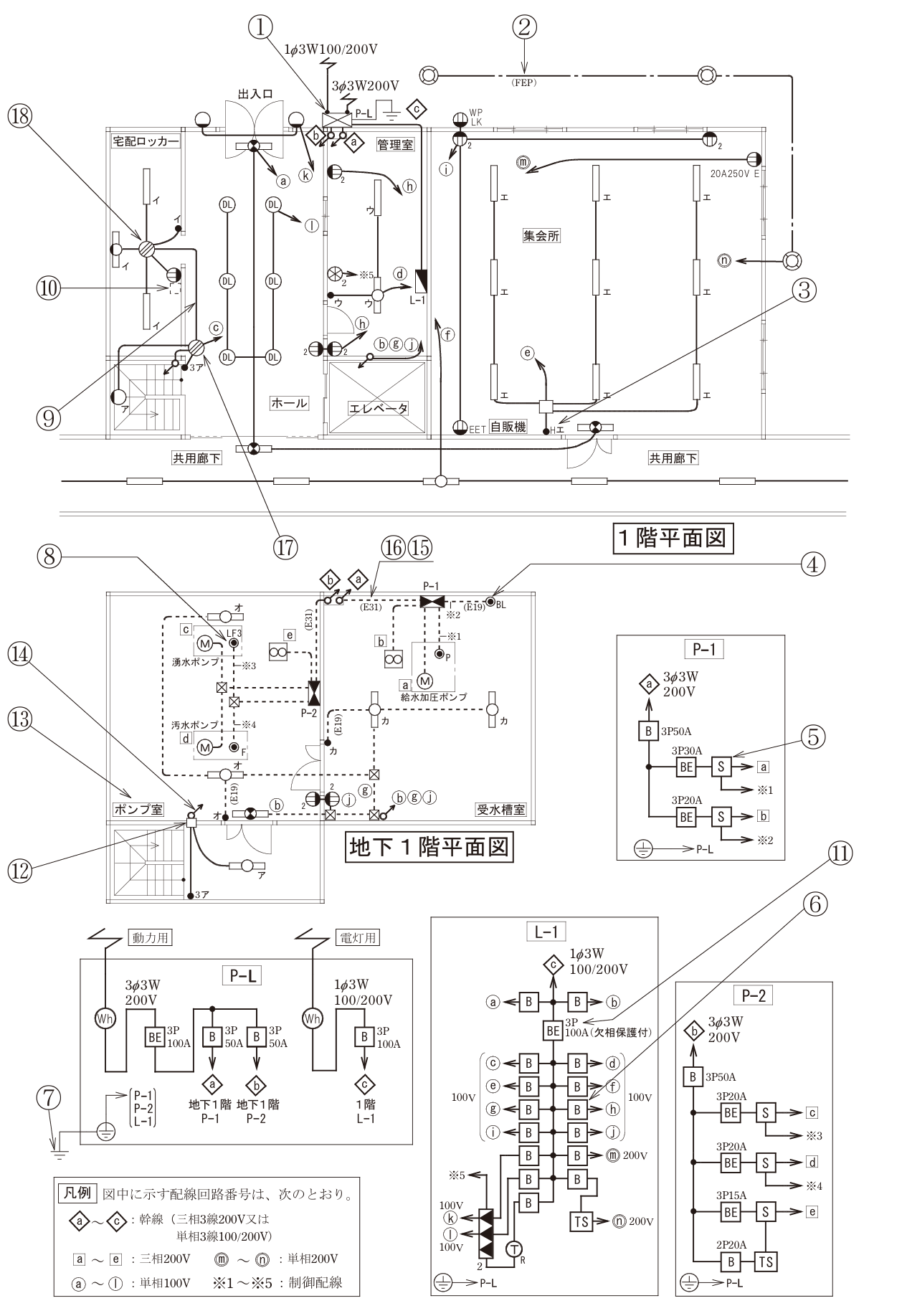

③で示す図記号の器具の種類は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
JIS C 0303の点滅器の傍記ではHは位置表示灯内蔵、Lは確認表示灯内蔵を示す。よってロを選ぶ。
各選択肢の解説
- ア
遅延スイッチ
遅延スイッチは動作に時間差を持たせる器具。原図③には位置表示灯を表すHが明記されており、遅延スイッチではない。
- イ
位置表示灯を内蔵する点滅器
JIS C 0303で点滅器のH傍記は位置表示灯内蔵を示す。原図③の●Hと一致する。
- ウ
確認表示灯を内蔵する点滅器
確認表示灯内蔵の点滅器はJIS C 0303でLを傍記する。原図③はLでなくHなので該当しない。
- エ
熱線式自動スイッチ
熱線式自動スイッチは熱線を検知して動作する器具。原図③には位置表示灯内蔵のH傍記があるため該当しない。
