令和7年度 上期 第二種電気工事士 学科 問50

各選択肢の解説

ア

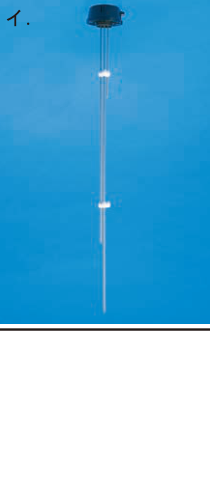

写真：黒い頭部から3本の細い電極棒（電線）が垂れ下がった形状。フロートレススイッチの電極部品。

黒い頭部から3本の電極棒が垂れ下がった形状で、地下1階のフロートレススイッチ電極（LF3）に対応する器具であり、配線図中で使用されている。

イ

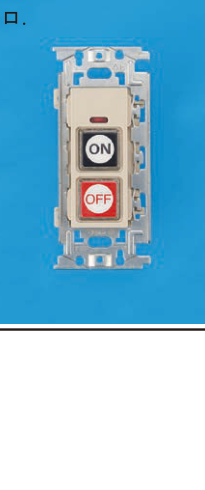

写真：長方形のスイッチプレート部品。上部に赤色のランプ状表示部、中央に黒色の「ON」ボタン、下部に赤色の「OFF」ボタンが配置されている。確認表示灯内蔵の押しボタン式スイッチ。

ON/OFF押しボタンと確認表示灯を備え、地下1階のBL（B＝電磁開閉器用、L＝確認表示灯付）に対応するため、使用されている。

ウ

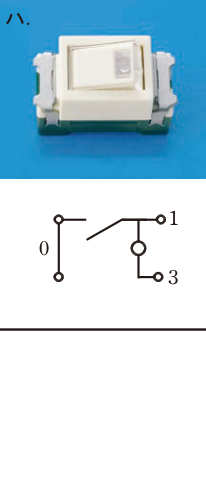

写真：白色の角形スイッチ。下の接点図は、端子0側の片切接点が端子1へつながり、端子1側と別端子3の間に表示灯（○）がある構成。確認表示灯内蔵スイッチ。

片切接点の負荷側端子1と別端子3の間に表示灯がある確認表示灯内蔵スイッチ（L）。配線図に●Lはないため使用されていない。◉BLのLは押しボタンの表示灯であり、この器具を示さない。

エ

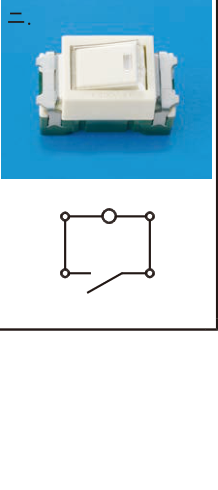

写真：白色の角形スイッチハンドル部品（ハと類似の外観）。下部に接点構成図が付記されており、片切の1回路接点に表示灯（○）が並列に接続された構成が描かれている。位置表示灯内蔵の片切スイッチ。

接点図が片切接点に表示灯（○）を並列に備えた位置表示灯内蔵片切スイッチの構成を示し、配線図1階自販機付近のH（位置表示灯内蔵）に対応する器具として使用されている。
