第二種電気工事士令和7年度下期学科問 23

令和7年度下期第二種電気工事士学科問23

難度

やや易

電磁的不平衡を生じないように、電線を金属管に挿入する方法として、適切なものは。

解説

結論 → 詳細 → 補足の 3 層構成

展開

解説Layer 1

金属管に流れる電線の電流が作る磁束を打ち消すため、ひとつの負荷の往路・復路となる電線群を同じ管内に収める。イでは三相負荷の3線が上の管内、単相負荷の2線が下の管内で、それぞれ電流が相殺される。

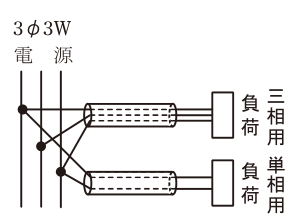

ア: 三相3線式電源から三相負荷へ3線を同一管に、単相負荷へ2線を別の同一管に収める配線図
正解。上の管には三相負荷を構成する3線、下の管には単相負荷を構成する2線を入れ、各管内で電流の和が零になる。
イ: 単相2線式の往路側と復路側を2本の金属管に分け、それぞれから2つの負荷へつなぐ配線図
誤り。単相2線式の往路と復路を別の金属管に分けると、各管内で電流の磁束が相殺されない。
ウ: 単相3線式の上側負荷への2線を同一管に、下側負荷への2線を1本ずつ別管に分ける配線図
誤り。下側負荷の往路と復路が別管になっており、一方の金属管だけでは電流が打ち消し合わない。
エ: 三相3線式の3線をそれぞれ別々の金属管に通し、1つの三相負荷へつなぐ配線図
誤り。三相の3線が1本ずつ別管なので、各管の磁束が相殺されず、電磁的不平衡を生じる。

この解説は？

AI生成

解説は公式の問題文・公式解答を基に作成しています。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年9月23日

出典：令和7年度下期第二種電気工事士学科試験問23（電気技術者試験センター）。原本のイ・ロ・ハ・ニをア・イ・ウ・エに置換。
