②のコンセントの傍記はET。Eは接地極、ETは接地端子、EETは両方、ELは漏電遮断器を表すため、ETだけのロが正しい。
令和7年度 下期 第二種電気工事士 学科 問32
難度
やや易

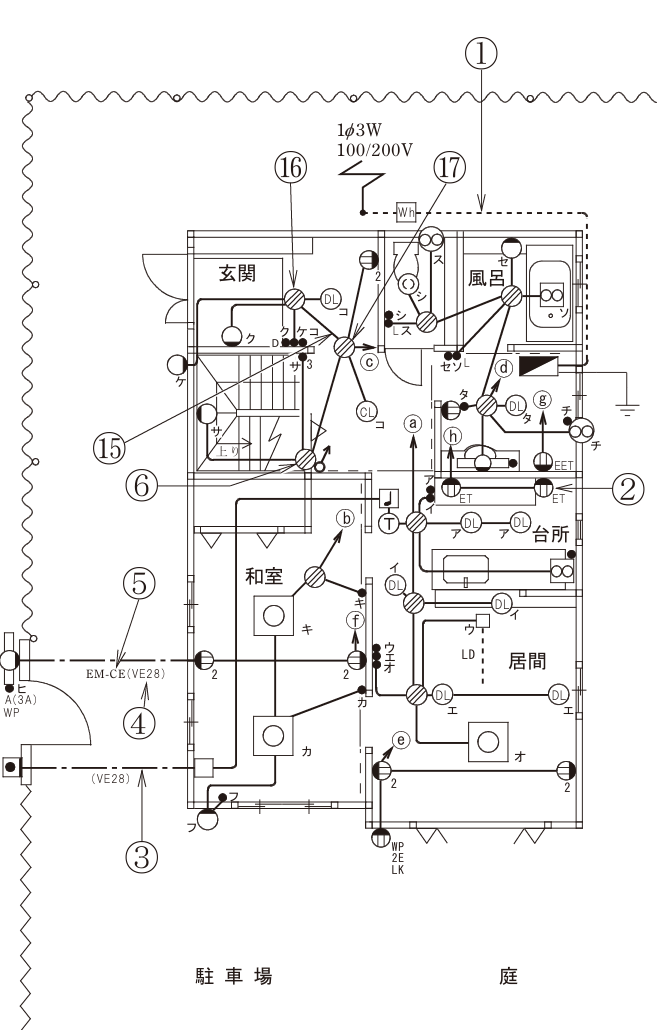

②で示す図記号の器具の種類は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
各選択肢の解説
- ア
接地極付コンセント
接地極付なら傍記はE。②の傍記はETで、接地極ではなく接地端子を示す。
- イ
接地端子付コンセント
正解。ETは接地端子付を示し、②の傍記と一致する。
- ウ
接地極付接地端子付コンセント
両方を備える接地極付接地端子付ならEET。近くに別のEETがあるが②はET。
- エ
漏電遮断器付コンセント
漏電遮断器付の傍記はELであり、②のETとは一致しない。
この解説は？
分野「配線図」の学習ポイント
この問題の理解を「分野全体の力」に広げるための足がかり
- 何が問われるか
- 本問の分野で問われる代表的な知識・用語の整理。
- 学習の進め方
- 正解／誤答の選択肢ごとに「なぜ正しい / なぜ違うのか」を1行ずつ言語化すると定着する。
- 関連キーワード
- 配線図
