⑦では2個の点滅器に、非接地側の共通線1本と各点滅器から戻る帰り線2本が必要。合計3本となる。
令和7年度 下期 第二種電気工事士 学科 問37
難度
やや易

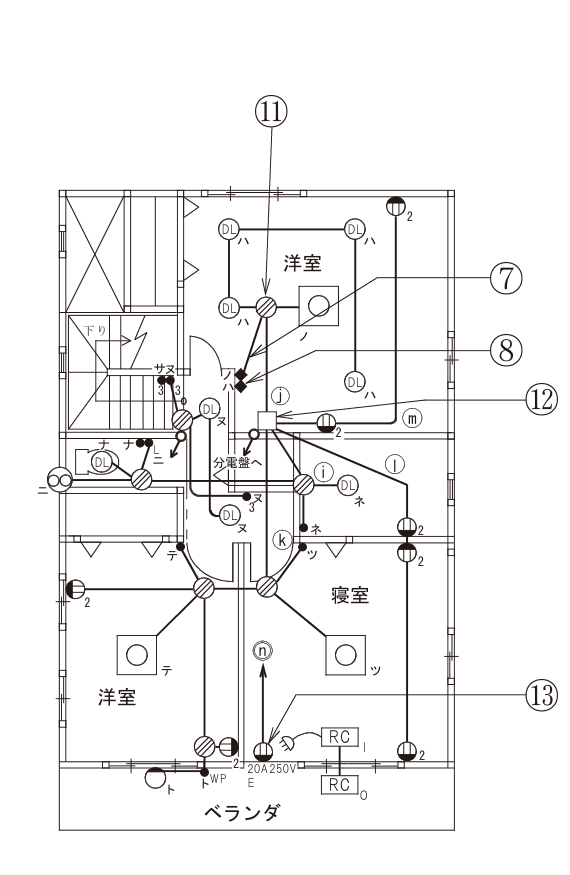

⑦で示す部分の最少電線本数(心線数)は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
各選択肢の解説
- ア
2
2本では共通線1本と帰り線1本までで、2個の点滅器それぞれの帰り線を確保できない。
- イ
3
正解。共通線1本＋1個目の帰り線1本＋2個目の帰り線1本＝3本。
- ウ
4
4本なら配線できても、必要な共通線1本と帰り線2本の合計3本より多く、最少本数ではない。
- エ
5
5本は必要な3本を2本上回り、最少本数ではない。
この解説は？
分野「配線図」の学習ポイント
この問題の理解を「分野全体の力」に広げるための足がかり
- 何が問われるか
- 本問の分野で問われる代表的な知識・用語の整理。
- 学習の進め方
- 正解／誤答の選択肢ごとに「なぜ正しい / なぜ違うのか」を1行ずつ言語化すると定着する。
- 関連キーワード
- 配線図
