令和7年度 下期 第二種電気工事士 学科 問44

各選択肢の解説

ア

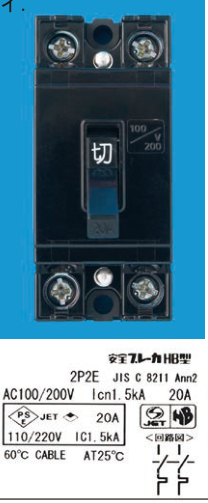

配線用遮断器（安全ブレーカHB型）。銘板「2P2E JIS C 8211 Ann2 AC100/200V Icn1.5kA 20A」「JET 20A 110/220V IC1.5kA」「60℃ CABLE AT25℃」、回路図は2極とも過電流引外し素子付き。前面に「100/200V」表示

2P2E、AC100/200V、20Aの配線用遮断器（漏電機能なし）。200V・2P・20Aの分岐用「B」である⑭と一致するので正しい。

イ

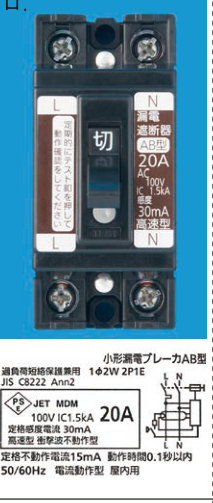

漏電遮断器。銘板に2P1E・100V・20A・感度30mAの表示とテストボタンがある。

漏電遮断器（図記号は「BE」）で、しかも2P1E・100V用。⑭の「B」とは種類が違い、200V回路にも使えない。

ウ

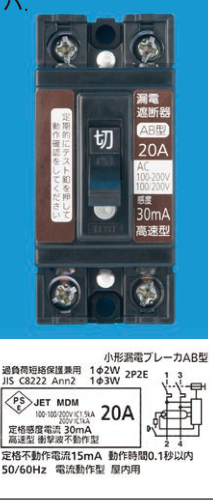

漏電遮断器。銘板に2P2E・100/200V・20A・感度30mAの表示とテストボタンがある。

2P2E・100-200V用だが、テストボタンと感度電流30mAを持つ漏電遮断器。図記号は「BE」になり、配線用遮断器の「B」である⑭には該当しない。

エ

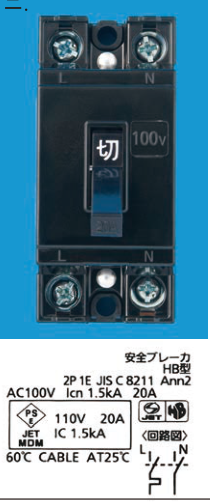

配線用遮断器（安全ブレーカHB型）。銘板「2P1E JIS C 8211 Ann2 AC100V Icn1.5kA 20A」「JET 110V 20A IC1.5kA」「60℃ CABLE AT25℃」、回路図はL側だけ過電流引外し素子付き。前面に「100V」とL・N表示

配線用遮断器だが2P1E・AC100V用で、N側の極に過電流素子がない。両線が電圧側になる200V回路ⓝには使えない。
