第一級総合無線通信士2026年9月試験無線工学の基礎問 11(a)

2026年9月試験第一級総合無線通信士無線工学の基礎問11(a)

難度

やや難

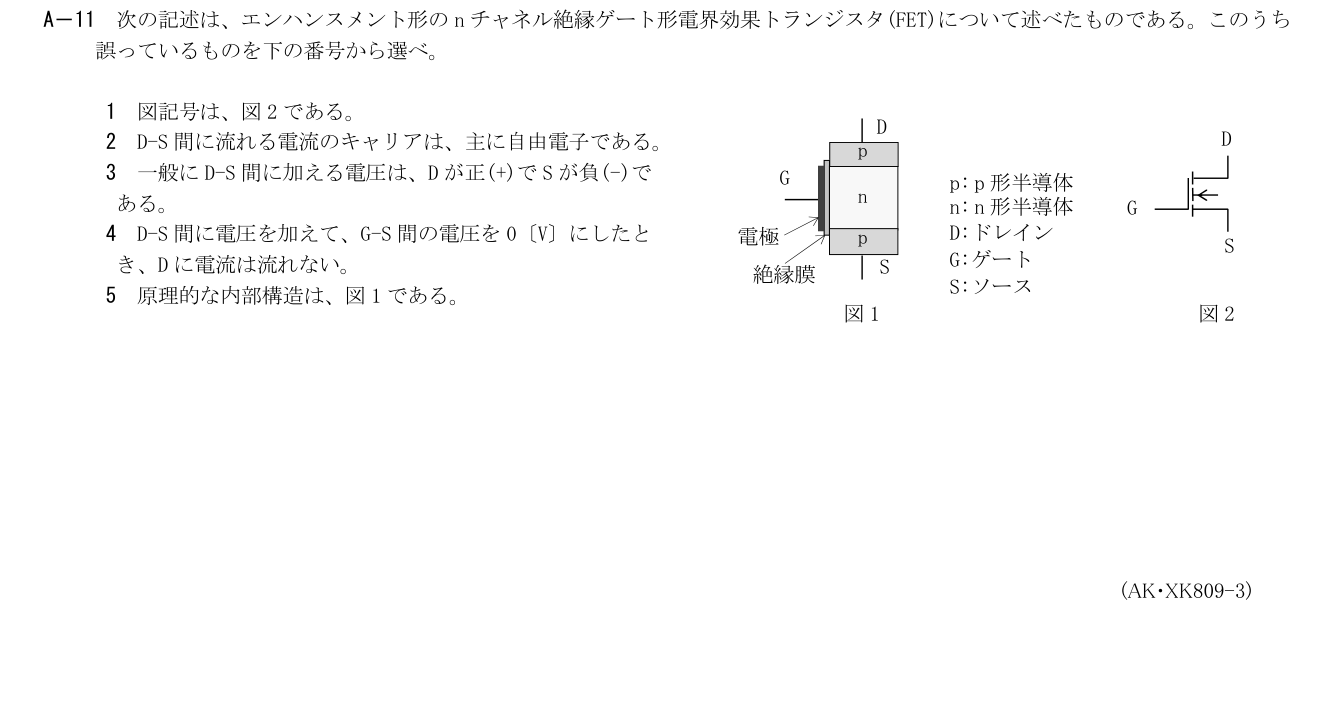

原問題画像の本文・図・式・選択肢を確認して答える。

解説

解説本文

展開

解説Layer 1

nチャネルのエンハンスメント形MOS FETは、p形基板にn形のソース・ドレインを形成し、正のゲート電圧で電子の反転層を作る。図1はp形ソース・ドレインとn形基板を示すため、指定されたnチャネル形の構造ではない。

1: 1
図2は絶縁ゲートnチャネルの図記号として扱える。
2: 2
nチャネルの導通キャリアは主に自由電子。
3: 3
通常の動作極性はドレイン正、ソース負。
4: 4
エンハンスメント形はゲート零ではチャネルが形成されず、ドレイン電流は流れない。
5: 5
図1はn形基板にp形のソース・ドレインを形成したpチャネルMOSの構造である。nチャネル形ならp形基板にn形のソース・ドレインを形成するため、本問のnチャネル形の構造としては誤り。
