第一級総合無線通信士2026年9月試験無線工学の基礎問 12(a)

2026年9月試験 第一級総合無線通信士 無線工学の基礎 問12(a)

難度やや難

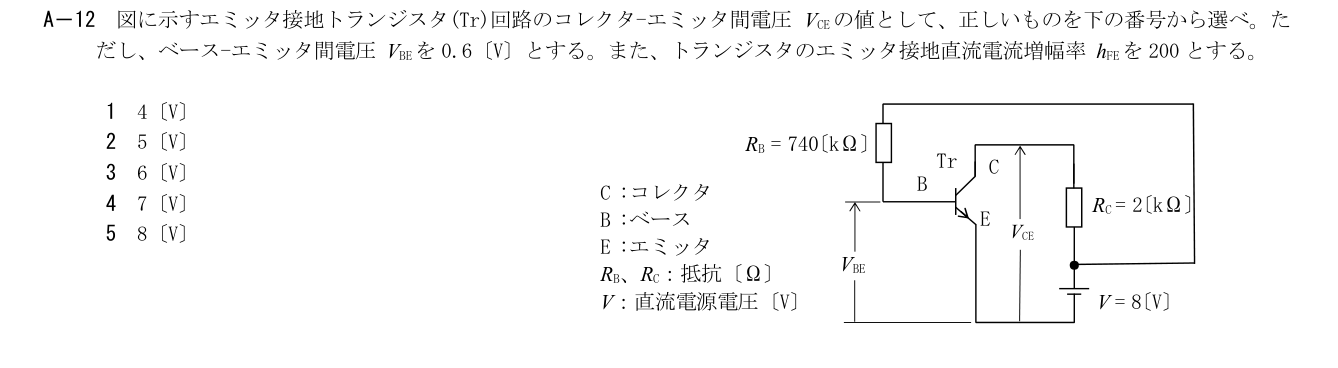

原問題画像の本文・図・式・選択肢を確認して答える。

選択肢

解説

解説本文

展開
解説Layer 1

ベース電流IB=(8−0.6)/740 kΩ=10 μA。IC=hFE·IB=2 mA、RC=2 kΩの電圧降下4 VなのでVCE=8−4=4 V。

各選択肢の解説

1

1

IB=10 μAからIC=2 mA、RCで4 V降下しVCE=4 V。

2

2

5 VならRC降下3 Vであり、計算したIC=2 mAと合わない。

3

3

6 VならRC降下2 VとなりhFE=200の条件と合わない。

4

4

7 VならICは0.5 mAしかなく、ベース電流10 μAから得る値ではない。

5

5

8 VはRCに電圧降下がない場合で、IC=2 mAを無視している。

この解説は?
解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

出典:公益財団法人日本無線協会 第一級総合無線通信士 2026-09期 kiso A12(問題・正答)。原図・数式・候補語群は公式PDF原画像を正本とし、解説は私的草稿。

制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
