ゲート電流を無視するとIS≈ID。

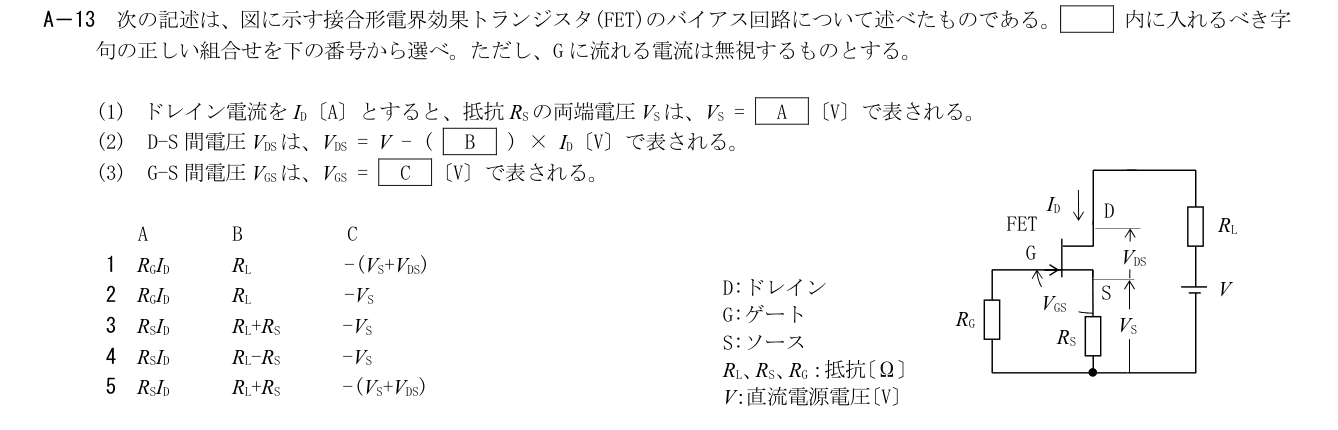

2026年9月試験 第一級総合無線通信士 無線工学の基礎 問13(a)
難度
やや難
原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
VS=RSID、電源からRLとRSに電圧降下しVDS=V−(RL+RS)ID。ゲートは接地でVGS=−VS。
各選択肢の解説
- 1
1
VSはRSの電圧降下でRGIDではない。
- 2
2
ゲート電流を無視するのでRGの電圧降下はなく、VSはRSID。
- 3
3
VS=RSID、VDS=V−(RL+RS)ID、VGS=−VSがそろう。
- 4
4
RLとRSの電圧降下は足し合わさり、差ではない。
- 5
5
VSとVDSを加えた負値はG-S間だけの電圧でない。
